Блок управления предназначен для управления станками большой мощности
| Управление станками большой мощности | 380 В |
|
Счетчик витков (реверс счета автоматический, ручной) |
есть |
| Быстродействие при одной прорези | 100 000 об/мин |
| Быстродействие при 10 прорезях | 10 000 об/мин |
|
Энергонезависимый модуль памяти |
8 банков |
| Счетчик программируемый | от 0 до 99 999,9 (9999,9) |
|
Количество программируемых счетчиков (секций) |
100 |
| Пред установка витков старта (счетчика) | 0-6530 |
|
Количество программ определяющих последовательность работы счетчика |
10 |
| Количество суперпрограмм | 10 |
|
Суммарное количество секций объединяемых в одной суперпрограмме |
3500 |
|
Обмен программами намотки с персональным компьютером (емкость носителя на 8 банков) |
есть |
| Функция просмотра общего суммарного счетчика | клавиша ЗП |
| Функция просмотра текущего счетчика | клавиша ЗС |
| Работа счетчика в режиме стоп счет | цифра «7» в ДУ |
| Датчик ортоцикла | есть |
|
Функция измерения скорости вращения вала намотки (клавиша НС) |
от 0 до 9000 |
|
Дискретность измерения скорости вращения вала намотки (при скорости 0) |
до 120 об/мин |
| Электромеханический тормоз | есть |
| Таймер отключения электромеханического тормоза | есть |
| Режим вязкого удержания вала намотки | есть |
| Тумблер отключения электромеханического тормоза | есть |
|
Программируемый шаг раскладки за 1 оборот |
от 0 до 9999 уе |
|
Режим увеличения точности (удвоением шагов) |
от 0 до 20 |
| Величина размера шага |
1; 1/2; 1/5; 1/8; 1/16; 1/20; 1/30; 1/100; 1/200 |
| Быстродействие выполнения шага | от 100 до 1000 шагов/сек |
|
Функция перемещения раскладчика независимого от вала намотки (переход) |
есть |
| Программируемый шаг перехода | от 0 до 9999 уе |
|
Раскладчик с функцией ортоцикла автоматический |
есть |
|
Функция ручного перемещения раскладчика (влево, право) с возможностью изменения скорости перемещения |
есть |
|
Функция электронная линейка подсчет шагов шагового двигателя |
есть |
| Изменение шага раскладки во время работы | кнопки «4» и «6» |
|
Функция домотка - ряд включает скорость домотки вала намотки при подходе к концевому датчику раскладчика |
есть |
|
Функция стоп - ряд остановка станка при касании раскладчика у левого, правого концевого датчика |
есть |
| Функция стоп - ряд с возможностью отключения | есть |
| Кнопка оперативного остановки раскладчика | есть |
| Кнопка отключения шагового двигателя | есть |
|
Стабилизация скорости вращения вала намотки |
от 1 до 5000 об/мин |
| Защита привода намотки от перегрузок | есть |
| Защита от обрыва питающей фазы | есть |
| Защита от перепадов питания | есть |
| Регулировка момента от номинала | от 10-100 % |
| Цифровое задание всех параметров намотки | есть |
|
Визуальный контроль тока и других параметров преобразователя |
есть |
| Изменение скорости вращения вала намотки | есть |
|
Просмотр номера выполняемой программной секции, суперпрограммы и очередности выполнения |
есть |
|
Дополнительные кнопки управления на выносном пульте и на станке |
есть |
| Подключения компьютера к блоку управления | есть |
| Программное обеспечение | Windinq PLC |
| Масса | 11 кг |
| Блок управления | 1 шт |
| Флэш-память | 1 шт |
| Фильтр, вентилятор | 1 шт |
| Задняя крышка | 1 шт |
| Передняя откидная крышка с замками | 1 шт |
| Задняя панель с разъемами | 1 шт |
| Преобразователь частоты | 1 шт |
| Драйвер шагового двигателя | 1 шт |
| Блок питания | 1 шт |
| Плата управления | 1 шт |
| Процессор | 1 шт |

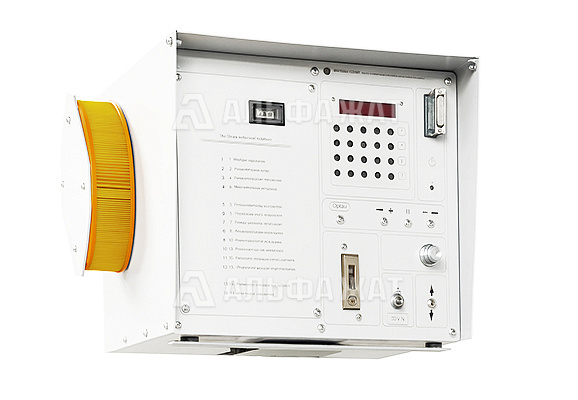

Блок управления БЛ2.50.00 предназначен для управления станками большой мощности (380 В) и позволяет записывать «секции», «программы», «суперпрограммы» для создания программ намотки различных типов изделий.
На передней панели БУ расположены элементы управления:
На задней панеле расположены разъемы для подключения элементов управления и датчиков:
Кроме этого блок оборудован фильтром для очистки воздуха, подаваемого вентилятором внутрь блока.
Компания «Альфа-ЖАТ» предлагает выгодные цены на блок управления БЛ2.50.00.
Доставка осуществляется по всей территории России и в страны СНГ.
