Станок предназначен для изготовления обмоток пленочных конденсаторов
|
Максимальный внешний диаметр втулки с намотанной плёнкой |
240 мм |
| Внутренний диаметр втулки с плёнкой | 76 мм |
| Ширина наматываемой плёнки | 40-290 мм |
| Толщина изоляционной плёнки | 4-12 мкм |
| Вес втулки с плёнкой | до 13 кг |
|
Максимальный внешний диаметр втулки с фольгой |
200 мм |
| Внутренний диаметр втулки с фольгой | 76 мм |
| Ширина фольги | 35-260 мм |
| Толщина фольги | 4-12 мкм |
| Вес втулки с фольгой | до 18 кг |
| Количество смоточных модулей | 14 |
| Габаритные размеры одного модуля (ДхШхВ) | 925х255х475 мм |
| Вес одного модуля | 27 кг |
| Усилие торможения после остановки станка | 50-1000 г |
| Внешний диаметр приёмной втулки | 40; 60; 83; 127; 175 мм |
| Номинальная скорость вала намотки | 95 об/мин |
| Номинальный крутящий момент вала намотки | 50 кг*м |
| Мощность привода вала намотки | 0,37 кВт |
|
Номинальная линейная скорость перемещения механизма намотки |
7 м/мин |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 3 кВт |
| Габаритные размеры (ДхШхВ) | 3330х2000х1210 мм |
| Масса | 750 кг |
| Рама смоточного узла | 1 шт |
| Смоточный модуль | 14 шт |
| Направляющий узел | 1 шт |
| Блок управления | 1 шт |
| Намоточный узел I | 1 шт |
| Намоточный узел II | 1 шт |
| Раскладчик | 1 шт |
| Стол | 1 шт |
| Педаль «пуск общий» | 1 шт |
| Педаль «заправки» | 1 шт |

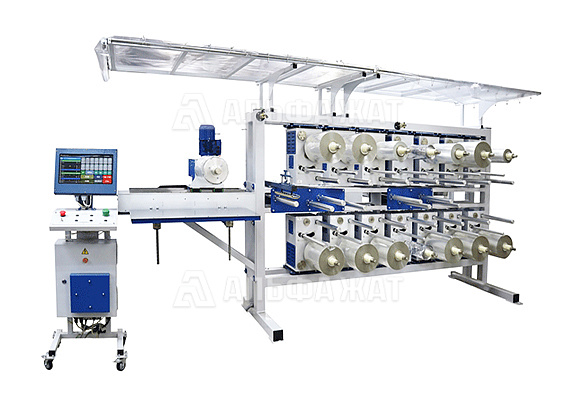

Станок для изготовления обмоток пленочных конденсаторов СНПК-14 предназначен для изготовления обмоток пленочных конденсаторов.
Каждый смоточный узел позволяет бесконтактным образом поддерживать заданное натяжение при постоянном изменении диаметра разматываемого рулона фольги или изоляции. Сервопривод, установленный на каждом смоточном устройстве, оснащен ленточным тормозом, датчиком счета оборотов и датчиком направления вращения. Все элементы станка управляются с персонального компьютера, оснащенного жидкокристаллическим сенсорным дисплеем. Производительность станка порядка 150 оборотов в минуту приемного вала. Для облегчения производства конденсаторов приводной вал имеет возможность линейного перемещения вперед-назад.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для изготовления обмоток пленочных конденсаторов СНПК-14.
Доставка осуществляется по всей территории России и в страны СНГ.
