Станок предназначен для намотки сверхпроводника
| Диаметр материала | 0,05-5 мм |
| Площадь сечения материала | 30 (400) мм2 |
| Диаметр вала намотки (планшайбы) | 600 мм |
| Скорость вала намотки (номинальная) | 0-20 (150) об/мин |
| Максимальный диаметр каркаса | 2000 мм |
| Максимальное задаваемое число витков намотки | 9999999,9 |
|
Масса каркаса (при консольной фиксации и номинальной скорости) |
200 кг |
|
Масса каркаса (при фиксации задней бабкой и номинальной скорости) |
150 кг |
|
Масса каркаса (при консольной фиксации и максимальной скорости) |
160 кг |
|
Масса каркаса (при фиксации задней бабкой и максимальной скорости) |
1200 кг |
| Допустимая радиальная нагрузка на вал намотки | 250 кг |
| Крутящий момент (при номинальной скорости) | 200-400 кг*м |
| Подводимая мощность к механизму намотки | 7,5 кВт |
| Диапазон регулирования крутящего момента | 0-400 кг*м |
|
Допускаемая несоосность между передней и задней бабкой |
0,2 мм |
| Дискретность счета числа витков | 3-300 мм |
| Шаг раскладки (за оборот вала намотки) | 0,0018-200 мм |
| Расстояние перехода между секциями | 0-1200 мм |
| Максимальная скорость раскладки | 150 мм/сек |
| Максимальная ширина раскладки | 2500 мм |
| Кратность дробления шага раскладки | 2; 5 |
|
Усилие линейного перемещения раскладчика (при номинальной скорости и целом шаге) |
25 кг |
|
Максимально возможная частота работы двигателя раскладки |
400 Гц |
| Время реверсирования раскладчика | 0,002 сек |
|
Передаточное отношение трансмиссии привода намотки |
30-80 |
| Количество различных секций | 1-100 |
| Количество повторяющихся секций | 1-3000 |
| Климатическое исполнение | УХЛ 4.1 |
| Тип электрозащиты | IP44 |
| Напряжение питания | 380 В |
| Частота питания | 50 Гц |
| Номинальная мощность | 8 кВт |
| Габаритные размеры комплекса (ДхШхВ) | 4500х3800х2700 мм |
| Масса | 4000 кг |
| Рама станка | 1 шт |
| Передняя бабка | 1 шт |
| Задняя бабка | 1 шт |
|
Механизм подъема раскладчика (вертикальное перемещение) |
1 шт |
| Раскладчик | 1 шт |
| Формующее устройство | 1 шт |
|
Блок управления на базе ПЛК со сменным воздушным фильтром |
1 шт |
|
Блок управления механизмом вертикального перемещения раскладчика |
1 шт |
| Выносной пульт управления | 1 шт |
| Педаль «пуск-стоп» | 1 шт |
| Педаль «заправка» | 1 шт |
| Педаль интеллектуальная | 1 шт |
|
Активное смоточное устройство с автоматической системой управления натяжения |
1 шт |
|
Основание станка (с возможностью продольного перемещения и фиксации) |
1 шт |
| Оправка под катушку | 1 шт |

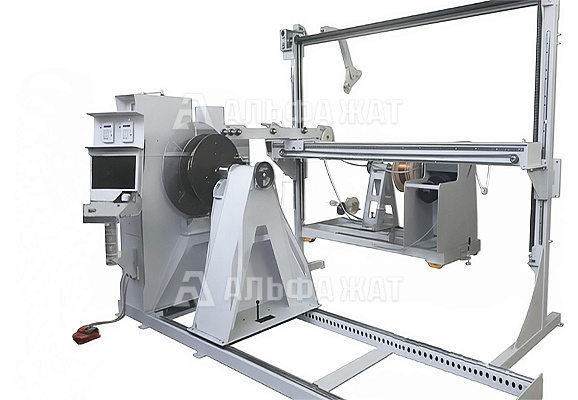

Комплекс для намотки сверхпроводника на базе СН-20С-2500 «ТИТАН» предназначен для намотки сверхпроводника с максимальным диаметром каркаса 2000 мм и длиной 2500 мм.
В комплекс станочный входит:
Компания «Альфа-ЖАТ» предлагает выгодные цены на комплекс для намотки сверхпроводника на базе СН-20С-2500 «ТИТАН».
Доставка осуществляется по всей территории России и в страны СНГ.
