Линия предназначена для обслуживания двух технологических барабанов, используемых для нанесения сверхпроводящего слоя на ленту-подложку в вакуумной камере
| Количество технологических барабанов | 2 шт |
| Диаметр технологического барабана | 1300 мм |
| Рабочая длина технологического барабана | 1500 мм |
| Ширина ленты-подложки | 4-40 мм |
| Поставка ленты-подложки | технологическая кассета |
| Натяжение ленты при намотке | до 200 Н*м |
| Скорость вращения барабана | до 15 об/мин |
| Точность раскладки ленты | 0,2 мм |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Номинальная потребляемая мощность | 1 кВт |
| Габаритные размеры (ДхШхВ) | 6800х3500х2200 мм |
| Масса | 700 кг |
| Рама станка | 1 шт |
|
Механизм вращения технологического барабана (навесной колесный механизм с фрикционным прижимом) |
1 шт |
|
Механизм перемещения технологического барабана (быстросъемная тележка с цепным приводом) |
1 шт |
| Механизм смотки для кассет с лентой-подложкой | 1 шт |
| Натяжное устройство | 1 шт |
| Блок управления | 1 шт |

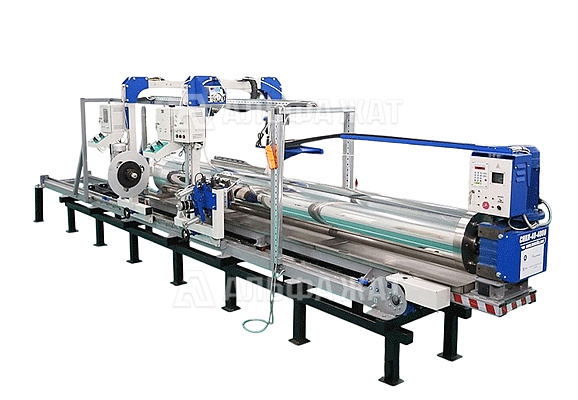

Линия производства длинномерных лент-подложек для высокотемпературных сверхпроводников СНПЛ-40-4000 предназначена для обслуживания двух технологических барабанов, используемых для нанесения сверхпроводящего слоя на ленту-подложку в вакуумной камере. Установка позволяет вести программируемую намотку ленты с технологической кассеты на технологический барабан с заданным натяжением. Также установка позволяет смотать напыленную ленту обратно с барабана на технологическую кассету с контролируемым натяжением.
Установка позволяет перемещать барабаны по двум технологическим платформам, а также перемещать барабаны между платформами.
Одна из платформ оснащена смоточным узлом для кассет с лентой-подложкой, а также двумя быстросъемными механизмами для вращения и осевого перемещения технологического барабана.
Компания «Альфа-ЖАТ» предлагает выгодные цены на линию производства длинномерных лент-подложек для высокотемпературных сверхпроводников СНПЛ-40-4000.
Доставка осуществляется по всей территории России и в страны СНГ.
