Станок предназначен для намотки замкнутых сердечников с большим количеством витков
| Диаметр наматываемого провода | 0,05-0,5 мм |
| Диаметр шпули | 336 мм |
| Максимальная высота каркаса | 30 мм |
| Максимальная ширина каркаса | 50 мм |
| Минимальный внутренний диаметр каркаса | 700 мм |
|
Угол намотки провода по отношению к радиусу каркаса |
0-45 градусов |
| Скорость намотки при 50 Гц | 0-300 об/мин |
| Дискретность счета витков намотки | 0,1 |
| Количество катушек с проводом на шпуле | 2 шт |
| Натяжение провода при намотке | 0,05-1 кг |
|
Наличие узла компенсации рывков провода при намотке |
есть |
| Привод перемещения намоточной головки | винтовой, ручной |
| Механизм привода раскладки | шаговый двигатель |
| Количество шаговых двигателей | 3 |
| Минимальный шаг раскладки | 0,00314 мм |
| Максимальный шаг раскладки | 31,4 мм |
| Регулировка шага раскладки | электронный редуктор |
| Привод перемещения раскладчика | винтовой, ручной |
| Режимы намотки | старт, намотка, домотка |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Номинальная мощность | 1,5 Вт |
| Габаритные размеры комплекса (ДхШхВ) | 1300х800х650 мм |
| Масса | 60 кг |
| Рама станка | 1 шт |
| Блок управления | 1 шт |
| Механизм раскладки | 1 шт |

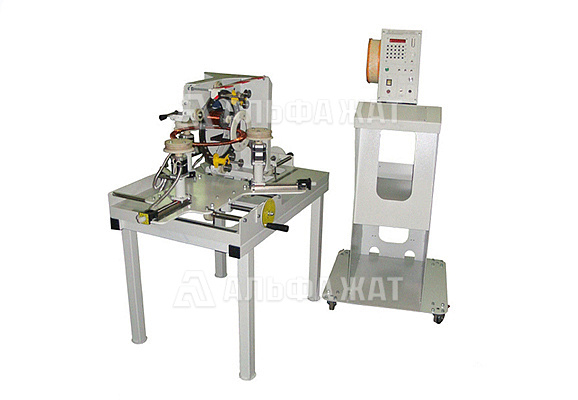

Шестикоординатная установка намотки кольцевых уплотнителей предназначен для намотки замкнутых сердечников с большим количеством витков и раскладки провода под углом к радиусу сердечника. На данном станке намотка осуществляется непосредственно с катушек.
Натяжение провода обеспечивается специальной системой натяжения состоящей из основного натяжителя катушки и компенсаторов, обеспечивающих стабильность натяжения и не допускающих обрыва провода, даже при больших скоростях намотки. Главной особенностью станка является независимость взаимного положения намоточной головки и системы раскладки, а так же точность и быстрота настройки под любой режим намотки.
Компания «Альфа-ЖАТ» предлагает выгодные цены на шестикоординатную установку намотки кольцевых уплотнителей.
Доставка осуществляется по всей территории России и в страны СНГ.
