Комплекс предназначен для намотки статора электродвигателя
| Диаметр наматываемого провода | 0,5-1,0 мм |
| Внешний диаметр наматываемого статора | 52 мм |
| Внутренний диаметр наматываемого статора | 28 мм |
| Высота наматываемого ротора | 35-50 мм |
| Кратность счета оборотов | 4000 имп/об |
| Дискретность положения иглы | 0,03 мм |
| Усилие вытяжки иглы | 400 Н |
|
Кратность счета оборотов шагового двигателя перемещения механизма раскладки |
4000 имп/об |
| Ход по оси Х механизма раскладки | 110 мм |
|
Номинальный крутящий момент шагового двигателя вращения оправки |
8 Н*м |
|
Кратность счета оборотов шагового двигателя вращения оправки |
4000 имп/об |
| Дискретность положения механизма раскладки | 0,00125 мм |
| Тип электрозащиты станка | IP44 |
| Климатическое исполнение | УХЛ4 |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 0,6 кВт |
| Габаритные размеры (ДхШхВ) | 1000х1000х1400 мм |
| Масса | 150 кг |
| Рама станка | 1 шт |
| Узел перемещения иглы | 1 шт |
| Формующе-натяжное устройство | 1 шт |
| Механизм раскладки | 1 шт |
| Пульт управления станком | 1 шт |
| Моноблок | 1 шт |
| Шкаф управления | 1 шт |
| Оправка | 1 шт |

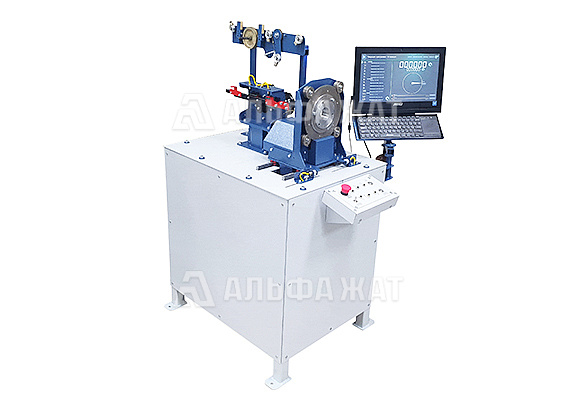

Станок зубцовой намотки СЗН-30-50 предназначен для зубцовой намотки статора электродвигателя.
Станок укомплектован формующе-натяжным устройством и узлом перемещения иглы.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок зубцовой намотки СЗН-30-50.
Доставка осуществляется по всей территории России и в страны СНГ.
