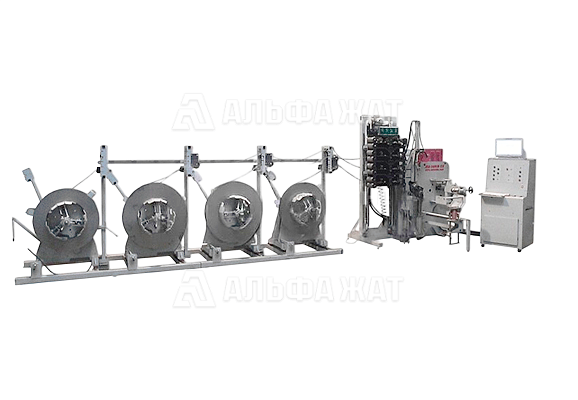

Станок для намотки магнитопроводов ЛАН-500СМ-120
№ чертежа | нет

Станок для намотки магнитопроводов ЛАН-500СМ-120

Станок предназначен для намотки витых магнитопроводов.

Оставить заявку
Характеристики
Ширина ленты 20-120 мм
Толщина ленты 0,3-0,5 мм
Внутренний диаметр рулона 500 мм
Максимальный внешний диаметр рулона 1000 мм
Максимальный вес рулона 600 кг
Линейное перемещение механизма смотки 200 мм
Количество механизмов смотки 4
Количество заправляемых лент 4
Вертикальное перемещение узла подачи лент 950 мм
Максимальный диаметр магнитопровода 450 мм
Максимальный вес магнитопровода с оправкой 100 кг
Скорость вала намотки 0-25 об/мин
Номинальный крутящий момент привода намотки 210 кг•м
Дискретность счета витков 0,05 об
Максимальное усилие прижима ленты 300 кг
Ход тележки 780 мм
Высота подъема тележки 200 мм
Грузоподъемность 2000 кг

Комплект поставки

Механизм намотки 1 шт
Блок управления 1 шт
Механизм подачи
1 шт
Механизм смотки ленты 1 шт
Сварочный аппарат TIG200 AC/DC 1 шт
Две рамы механизма смотки 1 шт
Механизм снятия магнитопроводов 1 шт
ОПИСАНИЕ

Станок для намотки магнитопроводов ЛАН-500СМ-120 предназначен для намотки ступенчатых круглых и прямоугольных магнитопроводов ступенчатого сечения лентой из электротехнической стали, с возможностью сварки в автоматическом режиме и перемещением точки сварки.

Данная модель станка комплектуется механизмом натяжения ленты, механизмом подачи ленты, устройством снятия заусенцев, отрезным механизмом и сварочным пистолетом.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для намотки магнитопроводов ЛАН-500СМ-120.

Доставка осуществляется по всей территории России и в страны СНГ.
