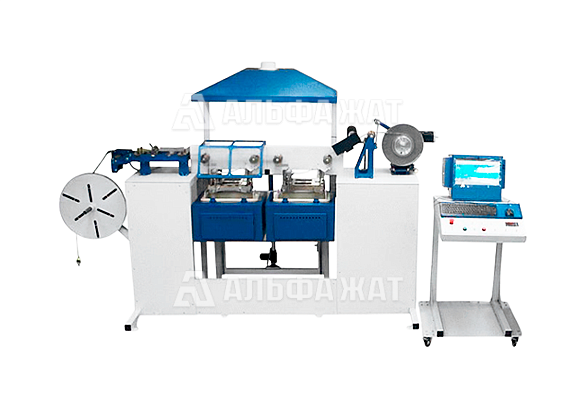

Станок для намотки магнитопроводов ЛНМ-40ЭФ
№ чертежа | нет

Станок для намотки магнитопроводов ЛНМ-40ЭФ

Станок предназначен для намотки сердечников с нанесением изоляции.

Оставить заявку
Характеристики
Толщина ленты 0,1-0,35 мм
Внутренний диаметр тороидального сердечника 10-50 мм
Наружный диаметр тороидального сердечника 20-100 мм
Наибольший размер внутреннего окна
для прямоугольного сердечника
100 мм
Наибольший наружный размер
прямоугольного сердечника
200 мм
Наибольший наружный размер
сматываемого рулона
350 мм
Номинальная скорость вала намотки (50Гц) 140 об/мин
Номинальный крутящий момент 143 Н•м
Кратность счета оборотов 1/20
Ход пиноли затвора 50 мм
Ширина ленты 4-40 мм
Температура сушки покрытия 100-200 °С
Температура подогрева ванны электрофореза 60 °С
Напряжение ванны электрофореза 0-500 В
Ток ванны электрофореза 5 А
Давление воздушной магистрали 0,6 МПа
Климатическое исполнение УХЛ4
Тип электрозащиты IP44
Напряжение питания 380 В
Частота питания 50 Гц
Потребляемая мощность 7,5 кВт
Габаритные размеры (ДхШхВ) 2100х900х1800 мм
Масса 500 кг

Комплект поставки

Рама станка 1 шт
Механизм намотки 1 шт
Механизм смотки 1 шт
Ванна электрофореза 1 шт
Устройство сушки 1 шт
Натяжное устройство 1 шт
Устройство перемешивания 1 шт
Вытяжка 1 шт
Моноблок 1 шт
Шкаф управления 1 шт
Панель управления 1 шт
Защитный экран 1 шт
Сварочный аппарат 1 шт
Оправка намоточная 1 шт
Оправка смоточная 1 шт
ОПИСАНИЕ

Станок для намотки магнитопроводов ЛНМ-40ЭФ предназначен для намотки сердечников с нанесением покрытия под действием внешнего электрического поля методом электрофореза под действием внешнего электрического поля.

Данная модель станка комплектуется оптическим реверсивным датчиком счета оборотов, защитным экраном и освещением рабочей зоны.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для намотки магнитопроводов ЛНМ-40ЭФ.

Доставка осуществляется по всей территории России и в страны СНГ.
