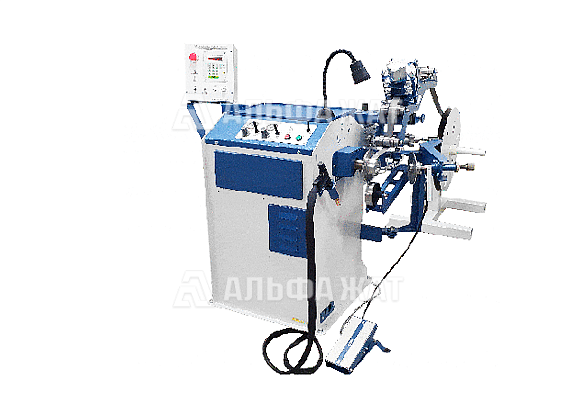

Станок для намотки магнитопроводов СН-10М-70 (80)
№ чертежа | нет

Станок для намотки магнитопроводов СН-10М-70 (80)

Станок предназначен для намотки витых магнитопроводов из электротехнической стали.

Оставить заявку
Характеристики
Ширина ленты 10-70 мм
Толщина ленты 0,1-0,4 мм
Максимальный диаметр намотки 350 мм
Скорость намотки 70 об/мин
Крутящий момент 220 Н•м
Давление сжатого воздуха 6 атм
Климатическое исполнение УХЛ4
Тип электрозащиты IP44
Параметры напряжения 380 В
Параметры частоты 50 Гц
Потребляемая мощность 2 кВт
Габаритные размеры станка (ДхШхВ) 1500х1300х1400 мм
Масса станка 200 кг

Комплект поставки

Механизм намотки 1 шт
Задняя бабка затворного типа 1 шт
Узел обкатки изделия 1 шт
Направляющий узел 1 шт
Натяжной узел 1 шт
Блок управления 1 шт
Смоточное устройство 1 шт
Педаль заправки 1 шт
Сварочный аппарат 1 шт
Комплект оснастки 1 шт
ОПИСАНИЕ

Станок для намотки магнитопроводов СН-10М-70 (80) предназначен для намотки изолировки полусекций обмоток лентами из различного материала диаметром до 320 мм, с программируемым режимом намотки. Станок, при наличии оснастки, может мотать круглые, прямоугольные и Ш-образные магнитопроводы. Изделия, изготовленные на станке, имеют высокую плотность за счет натяжения ленты и обкатки изделия.

Данная модель станка комплектуется специализированным сварочным аппаратом для приварки первого и последнего витков. Станок оснащен смоточным устройством под исходный материал бухты заказчика.

Так же все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для намотки магнитопроводов СН-10М-70 (80).

Доставка осуществляется по всей территории России и в страны СНГ.
