Станок для намотки магнитопроводов СН-10М-70А
№ чертежа | нет

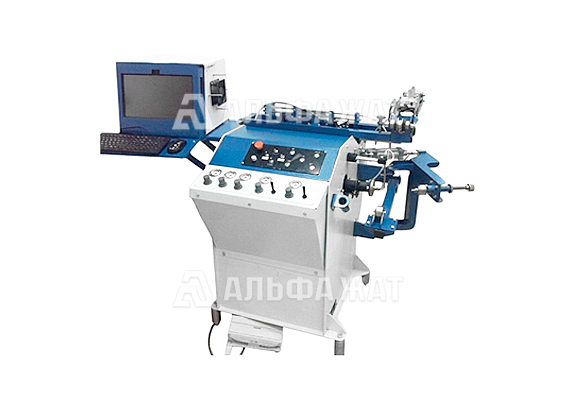

Станок для намотки магнитопроводов СН-10М-70А

Станок предназначен для намотки витых магнитопроводов.

Оставить заявку
Характеристики
Ширина ленты 6 атм
Толщина ленты 0,05-0,15 мм
Максимальный диаметр магнитопровода 130 мм
Номинальная скорость вала намотки (50Гц) 65 об/мин
Максимальная скорость вала намотки 100 об/мин
Номинальный крутящий момент 220 Н•м
Кратность счета оборотов 0,1
Ход пиноли затвора 75 мм
Давление воздушной магистрали 0,6 МПа
Климатическое исполнение УХЛ4
Тип электрозащиты IP44
Номинальное напряжение
220 В
Номинальная частота 50 Гц
Потребляемая мощность 1,5 кВт
Габаритные размеры станка (ДхШхВ) 1680х1500х1450 мм
Масса станка 200 кг

Комплект поставки

Механизм намотки 1 шт
Блок управления 1 шт
Механизм автоматического выравнивания
и направления ленты
1 шт
Направляющий узел 1 шт
Сварочный аппарат 1 шт
Дополнительный прижимной ролик 1 шт
ОПИСАНИЕ

Станок для намотки магнитопроводов СН-10М-70А предназначен для намотки витых магнитопроводов, получая магнитопровода высокой плотности и идентичности. Станок оснащен дополнительной двойной системой снятия заусенцев с возможностью установки пылесборника и автоматической системой контроля края.

Данная модель станка комплектуется блоком управления с ЧПУ позволяя:

  • в автоматическом режиме производить аналитику плотности намотки и выводить полученный результат на экран монитора
  • изменять натяжение ленты по четырем уровням по мере намотки магнитопровода с целью предотвращать перенапряжения в начальных витках магнитопровода
  • использовать более широкий поджимной ролик, чем ширина ленты и получать плотность намотки до 103%
  • производить намотку не касаясь щечек оправки, что резко снижает вероятность попадания заусенцев между витками магнитопровода
  • дистанционно и быстро перемещать весь узел направления ленты в ту или иную сторону, что дает возможность наматывать на одном сердечнике два магнитопровода, которые после отжига будут иметь абсолютно идентичные электротехнические свойства
  • проводить визуальный контроль качества намотки на протяжении всего технологического цикла
  • видеть все циклы и технические параметры, которые отражаются на экране монитора
  • вести посекундный хронометраж рабочего времени и выполняемых действий, что дает возможность получить паспорт изделия уже в печатном виде

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для намотки магнитопроводов СН-10М-70А.

Доставка осуществляется по всей территории России и в страны СНГ.
