Станок предназначен для нанесения намотки якорей двух типов
| Диаметр наматываемого медного провода | 0,05-2,2 мм |
| Площадь сечения медного прямоугольного провода | 3 мм2 |
| Возможность намотки несколькими проводами | есть |
| Максимальный диаметр каркаса | 280 мм |
| Расстояние между передней и задней бабкой | до 300 мм |
|
Максимальная масса каркаса при консольной фиксации |
0,5 кг |
|
Максимальная масса каркаса при фиксации задней бабкой |
2 кг |
| Номинальная скорость вала намотки (50Гц) | 1350/2950 об/мин |
| Номинальный крутящий момент | 2,6/1,2 Нхм |
| Кратность счета оборотов | 0,1 |
| Ход пиноли задней бабки | 65 мм |
|
Допускаемая несоосность вала намотки и задней бабки |
0,2 мм |
| Минимальный шаг раскладки | 0,61 мкм |
| Максимальная ширина раскладки | 310 мм |
| Максимальная ширина раскладки | 100 мм/сек |
|
Номинальное усилие перемещения механизма раскладки |
20 Н |
| Время реверсирования механизма раскладки | 0,002 сек |
| Климатическое исполнение | УХЛ4 |
| Тип электрозащиты | IP44 |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Номинальная мощность | 0,4 кВт |
| Габаритные размеры (ДхШхВ) | 1200х900х800 мм |
| Масса | 40 кг |
| Механизм намотки | 1 шт |
| Механизм раскладки | 1 шт |
| Блок управления | 1 шт |
| Задняя бабка | 1 шт |
| Фрикционное натяжное устройство ФНУ-2,0 | 1 шт |
| Смоточное устройство БСУ-0,5 | 1 шт |
| Подставка под блок управления | 1 шт |
| Оправка для намотки (левая часть) | 1 шт |

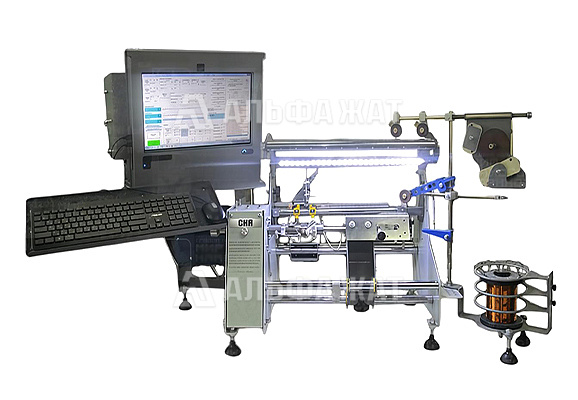

Станок для нанесения намотки якорей СНЯ предназначен для нанесения намотки якорей двух типов: 9М342.02.02.040 и 9-А-7755.01.02.030. Станок оснащен 8-ю специализированными комплектами оправок и может быть модифицирован под конкретную задачу заказчика.
Комплектация станка предусматривает наличие стояночного тормоза вала намотки, наличие электронной линейки, защитного экрана и освещение рабочей зоны.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для нанесения намотки якорей СНЯ.
Доставка осуществляется по всей территории России и в страны СНГ.
