Станок предназначен для изолировки круговых заготовок катушек.
|
Максимальный внешний диаметр втулки с намотанной лентой |
120 мм |
| Внутренний диаметр втулки с лентой | 36 мм |
| Ширина наматываемой ленты | до 20 мм |
| Условный внутренний диаметр заготовки | 350-1200 кг |
| Ширина заготовки | 12-60 мм |
| Высота заготовки | 7-19 мм |
| Максимальный вес заготовки | 40 кг |
| Скорость вращения шпули | до 180 об/мин |
| Количество изолировочных рулонов на шпуле | 2 |
| Крутящий момент на шпуле | 20 Н*м |
| Натяжение ленты | до 10 кг |
| Максимальная скорость раскладки | 100 мм/сек |
|
Максимальное усилие прижимного ролика (при p = 6 атм) |
11 кг |
| Высота подъёма шпули | 110 мм |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 1 кВт |
| Габаритные размеры станка (ДхШхВ) | 1250х1110х1700 мм |
| Габаритные размеры с блоком управления (ДхШхВ) | 1000х800х1490 мм |
| Масса | 100 кг |
| Рама станка | 1 шт |
| Изолировочный модуль | 1 шт |
| Модуль раскладки | 1 шт |
| Шестерня | 1 шт |
| Блок управления | 1 шт |
| Стойка блока управления | 1 шт |
| Педаль «Пуск-Стоп» | 1 шт |
| Педаль «Управление актуатором» | 1 шт |

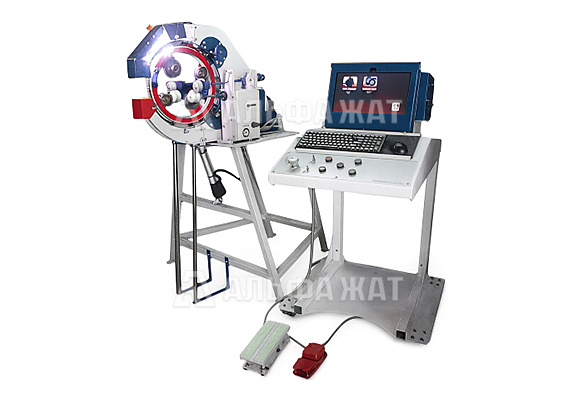

Станок для нанесения изоляционной намотки СИСО-1200 предназначен для изолировки круговых заготовок катушек статорных обмоток. СИСО-1200 обеспечивает качественное наложение корпусной изоляции из слюдинитовидных предварительно пропитанных лент (типа Элмикатерм 524019 и 524099) и сухих лент (типа ЛСКН-135-СПл и 160-ТТ) или аналогичных лент других производителей на круговую заготовку, имеющую форму не идеального круга с выступающими выводными концами.
Станок накладывает изоляционные материалы на круговые заготовки катушек обмотки статора электродвигателей и генераторов.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для нанесения изоляционной намотки СИСО-1200.
Доставка осуществляется по всей территории России и в страны СНГ.
