Станок предназначен для намотки крупногабаритных секционных электрокатушек с раскладкой.
| Диаметр наматываемого провода | 0,5–5 мм |
| Площадь сечения прямоугольного провода | до 400 кв. мм |
| Максимальный диаметр каркаса | 1500 мм |
| Скорость намотки | до 50 об/мин |
| Крутящий момент | до 2500 Н*м |
| Зона раскладки | 1200 (2500) мм |
| Тип электрозащиты | IP44 |
| Климатическое исполнение | УХЛ4 |
| Напряжение питания | 380 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 8 кВт |
| Габаритные размеры станка (ДхШхВ) | 3500х2500х2000 мм |
| Масса | 2000 кг |
| Блок управления с японским преобразователем Toshiba | 1 шт |
| Механизм намотки с планшайбой | 1 шт |
| Механизм раскладки | 1 шт |
| Задняя бабка на плавающих опорах, с ручной пинолью | 1 шт |
| Рама (основание) с отверстиями под анкерные болты | 1 шт |
| Механизм вертикального перемещения раскладчика (МВПР) | 1 шт |

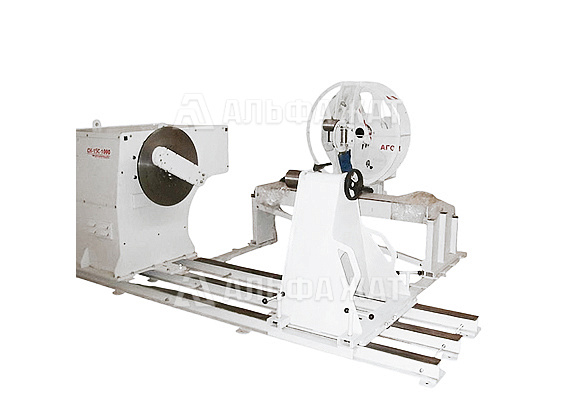

Станок для нанесения изоляционной намотки СН-15С-1200(2500, 3000) предназначен для намотки крупногабаритных секционных электрокатушек с раскладкой провода в секциях (электродвигателей от 10 до 100 кВт), для намотки крупногабаритных электрокатушек шиной (трансформаторов 1-3 габаритов) и для намотки ортоциклических крупногабаритных электрокатушек (сварочных трансформаторов).
Станок накладывает изоляционные материалы на круговые заготовки катушек обмотки статора электродвигателей и генераторов.
Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Windinq PLC.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для нанесения изоляционной намотки СН-15С-1200(2500, 3000).
Доставка осуществляется по всей территории России и в страны СНГ.
