Станок предназначен для намотки изоляции на тороидальные катушки.
| Ширина изоляционной ленты | 20 мм |
| Наружный диаметр шпули | 243 мм |
| Внутренний диаметр шпули | 180 мм |
|
Максимальная длина хлопчатобумажной ленты, намотанной на шпулю |
до 10 м |
| Длина одного витка на шпуле | 644 мм |
|
Максимальный наружный диаметр исходного ролика ленты |
320 мм |
| Высота выреза в шпуле | 90 мм |
| Материал роликов раскладчиков |
безуглеродистая вакуумная резина |
| Количество приводных роликов раскладчика | 2 |
| Диаметр приводных роликов раскладчика | 65 мм |
| Количество шаговых двигателей FL57STH51 | 2 |
| Шаг раскладки | 0:20 мм |
| Скорость намотки | 0:300 об/мин |
| Счетчик числа витков секций (дискретно) | 100 (0,1) |
| Минимальный наружный диаметр тора | 130 мм |
| Максимальный диаметр тора после намотки | 300 (180) мм |
| Двигатель переменного тока АИР 80 В4 |
1,5 (0,75) кВт, 1500 об/мин |
| Максимальный вес тора | 15 кг |
| Напряжение питания | 380/220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 1600 Вт |
| Габаритные размеры станка (ДхШхВ) | 1600х900х920 мм |
| Масса | 100 кг |
| Изолировочная головка | 1 шт |
| Смоточные устройства для ленты | 1 шт |
| Регулируемый привод | 1 шт |
| Педаль (включения/выключения) | 1 шт |
| Блок управления | 1 шт |

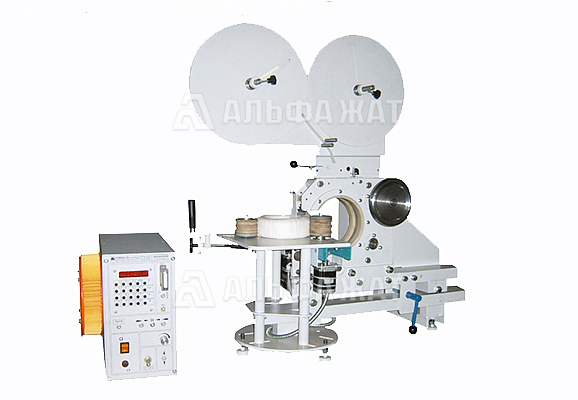

Станок тороидальной намотки изоляции катушек ИС-20-240 предназначен для намотки изоляции на тороидальные катушки. Конструкция станка позволяет наматывать на торы изоляцию шириной до 20 мм. Регулировка шага раскладки происходит за счет электронного редуктора (шаговый двигатель).
Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок тороидальной намотки изоляции катушек ИС-20-240.
Доставка осуществляется по всей территории России и в страны СНГ.
