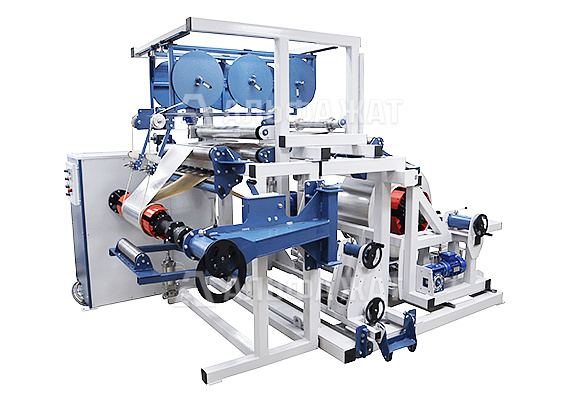

Комплекс по намотке трансформаторов из алюминиевой ленты фольгой СНЛ-800(1000)
№ чертежа | нет

Комплекс по намотке трансформаторов из алюминиевой ленты фольгой СНЛ-800(1000)

Комплекс предназначен для намотки трансформаторов из алюминиевой ленты фольгой

Оставить заявку
Характеристики
Материал металлической ленты алюминий, медь
Максимальная ширина наматываемой ленты 800 мм
Максимальная толщина наматываемой ленты 2 мм
Максимальный диаметр намотки 500 мм
Максимальная длина изделия 1500 мм
Скорость намотки до 15 об/мин
Номинальный крутящий момент 4000 Н*м
Крутящий момент на выходе 130 кг*м
Скорость вращения выходного вала  40 об/мин
Мощность червячного моторедуктора 5,5 кВт
Давление сжатого воздуха 6 атм
Напряжение питания 380 В
Частота питания 50 Гц
Потребляемая мощность 20 Вт
Габаритные размеры (ДхШхВ) 3700х3000х2300 мм
Масса 2800 кг

Комплект поставки

Намоточный станок 1 шт
Смоточное устройство для рулона с алюминиевой лентой 1 шт
Устройство для приварки контактных пластин 1 шт
Устройство отрезки ленты 1 шт
Система регулировки положения ленты 1 шт
Система протяжки ленты 1 шт
Смоточное устройство для бумажной изоляции 1 шт
Поджим смоточного рулона и трансформатора 1 шт
Единая стойка управления 1 шт
Оправка 2 шт
Сварочный аппарат 1 шт
Компрессор 1 шт
ОПИСАНИЕ

Комплекс по намотке трансформаторов из алюминиевой ленты фольгой СНЛ-800(1000) предназначен для намотки трансформаторов из алюминиевой ленты фольгой.

Управление намоткой осуществляется через единый блок управления. Также, по отдельному договору, устройства резки и сварки могут иметь собственные блоки управления. Комплекс оснащается достаточным набором датчиков для обеспечения качественной намотки.

В состав комплекса входит три устройства:

  • Намоточный станок с установленными на него узлами резки ленты и приварки контактных пластин;
  • Смоточное устройство для бумажной изоляции:
  • Смоточное устройство для рулона с алюминиевой лентой.

Компания «Альфа-ЖАТ» предлагает выгодные цены на комплекс по намотке трансформаторов из алюминиевой ленты фольгой СНЛ-800(1000).

Доставка осуществляется по всей территории России и в страны СНГ.
