Станок для намотки медной ленты СНЛ-400
№ чертежа | нет

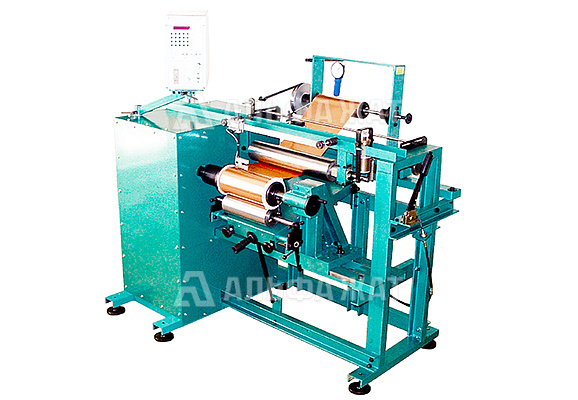

Станок для намотки медной ленты СНЛ-400

Станок предназначен для намотки высоковольтных трансформаторов вакуумных отражателей медной лентой

Оставить заявку
Характеристики
Толщина наматываемой ленты 0,13 мм
Ширина наматываемой ленты 280-400 мм
Регулируемые обороты двигателя 0-200 об/мин
Максимальный крутящий момент 5,8 кг*м
Максимальный диаметр каркаса 250 мм
Количество записываемых секций 800
Задняя бабка с ручной фиксацией есть
Ход задней бабки 160 мм
Ход пиноли задней бабки 54 мм
Напряжение питания 220 В
Частота питания 50 Гц
Габаритные размеры (ДхШхВ) 1640х1170х1550 мм
Масса 300 кг

Комплект поставки

Станок намоточный 1 шт
Задняя бабка 1 шт
Механизм намотки с оправкой 1 шт
Механизм перемещения края ленты 1 шт
Механизм настройки датчика
положения края ленты
1 шт
Механизм прижимного вала с 2-мя
сменными поджимными роликами
1 шт
Смоточное устройство 1 шт
Блок управления 1 шт
Модуль дополнительной памяти
(по отдельному договору)
1 шт
ОПИСАНИЕ

Станок для намотки медной ленты СНЛ-400 предназначен для намотки высоковольтных трансформаторов вакуумных отражателей медной лентой шириной не более 400 мм. Комплектация станка включает механизм перемещения края ленты с шаговым двигателем.

Дискретная регулировка интенсивности перемещения края ленты производится с помощью электронного редуктора. Ручной реверс направления перемещения края ленты регулируется по датчику положения.

Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок для намотки медной ленты СНЛ-400.

Доставка осуществляется по всей территории России и в страны СНГ.
