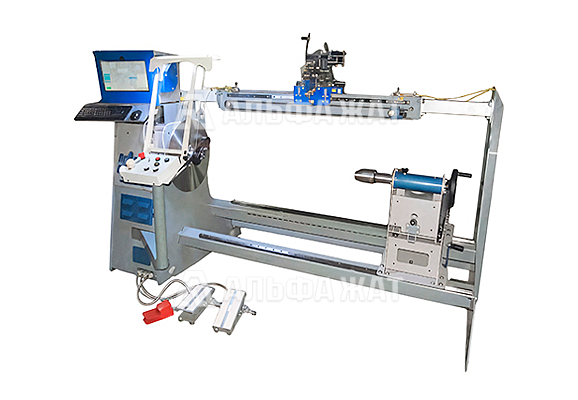

Станок композитной крупногабаритной намотки СН-10С-1200 «ПРОГРЕСС»
№ чертежа | нет

Станок композитной крупногабаритной намотки СН-10С-1200 «ПРОГРЕСС»

Станок предназначен для выполнения крупногабаритной намотки.

Оставить заявку
Характеристики
Диаметр круглого провода 0,5-5 мм
Площадь поперечного сечения
прямоугольного провода
0,5 - 400 (300, 200, 100) мм2
Диаметр планшайбы 400 мм
Макс. радиальное биение вала намотки 0,5 мм
Скорость вала намотки (номинальная) 50 об/мин
Скорость вала намотки (в специальном исполнении) 100, 800, 2700 об/мин
Maкс. диаметр каркаса 950 мм
Допустимая радиальная нагрузка на вал намотки 750 кг
Дискретность счета числа витков 0,1
Шаг раскладки 0,0018-200 мм/об
Maкс. скорость раскладчика 150 мм/сек
Maкс. ширина раскладки 800, 1200, 2500 мм
Кратность дробления шага раскладки 5; 2; (установленные)
Количество скоростей раскладчика 9999х2
Тип электрозащиты IP44
Климатическое исполнение УХЛ4.1
Напряжение питания 380 В
Частота питания 50 Гц
Номинальная подводимая мощность 6 кВт
Габаритные размеры станка (ДхШхВ)
3000х1500х1600 мм
Масса 900 кг

Комплект поставки

Блок управления с японским преобразователем Toshiba 1 шт
Пульт дистанционного управления 1 шт
Механизм намотки с планшайбой 1 шт
Механизм раскладки 1 шт
Натяжное и формующее устройство 1 шт
Задняя бабка с ручной пинолью 1 шт
Рама (основание) 1 шт
Защитный экран 1 шт
Педаль пуск-стоп (по доп соглашению) 1 шт
Педаль заправка (по доп соглашению) 1 шт
Интеллектуальная педаль (по доп соглашению) 1 шт
ОПИСАНИЕ

Станок перемоточный для намотки длиномерных материалов ПС-12РР предназначен для выполнения крупногабаритной намотки с автоматической раскладкой изделий, допускающих консольное закрепление, таких как якоря электродвигателей, всыпные обмотки и крупногабаритные электромагниты.

Станок выполняет все виды открытой намотки, обеспечивая любую раскладку: рядовую, ортоциклическую, секционную, ступенчатую, пирамидальную, коническую, ортодоксальную, логарифмическую и их сочетания.

Станок так же подходит:

  • для намотки крупногабаритных секционных электрокатушек с раскладкой провода в секциях (электродвигателей от 10 до 100 кВт)
  • для намотки крупногабаритных электрокатушек шиной (трансформаторов 1-2 габаритов)
  • для намотки ортоциклических крупногабаритных катушек

В стандартную комплектацию станка входит механизм намотки с планшайбой, механизм раскладки с шаговым двигателем и цепной передачей, формовочно – натяжное устройство ФНУ (30х30), блок управления с подставкой для крепления на раме и блок дополнительной памяти.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок перемоточный для намотки длиномерных материалов ПС-12РР.

Доставка осуществляется по всей территории России и в страны СНГ.
