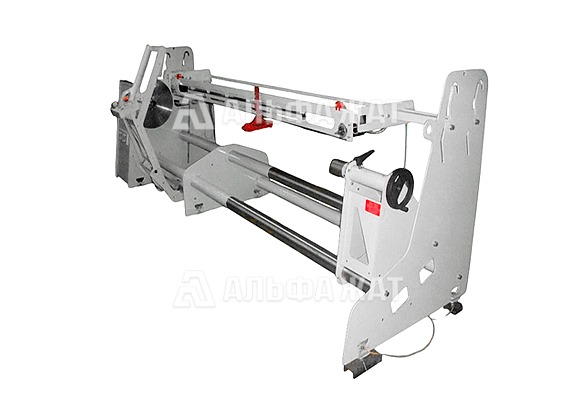

Станок композитной намотки армированных труб ровингом СН-10С-2500(3000) «ПРОГРЕСС»
№ чертежа | нет

Станок композитной намотки армированных труб ровингом СН-10С-2500(3000) «ПРОГРЕСС»

Станок предназначен для намотки армированных труб ровингом.

Оставить заявку
Характеристики
Диаметр наматываемой проволоки 0,5-5 мм
Площадь поперечного сечения наматываемого
прямоугольного провода
0,5 - 400 мм2
Диаметр вала намотки (планшайбы) 500 мм
Тип вала намотки (полый, цельный) 0,00056-5,6 мм
Mакс. радиальное биение вала намотки 200 мкм
Скорость вала намотки (номинальная) при 50 Гц 0-100 об/мин
Скорость вала намотки (в специальном исполнении) 187 об/мин
Maкс. диаметр каркаса 950
Max задаваемое число витков намотки 99999,9
Кол-во валов намотки 1
Диапазон регулирования крутящего момента 0-200 кг•м
Шаг раскладки 0,0018 - 200 мм/об
Maкс. ширина раскладки 1200 мм
Тип нитеводителя 4, 5
Время реверсирования раскладчика (min)  0,002 сек
Maкс. допустимая масса, перемещаемая раскладчиком 10-40 кг
Тип электрозащиты IP44
Климатическое исполнение УХЛ4.1
Напряжение питания 380 В
Частота питания 50 Гц
Номинальная подводимая мощность 6 кВт
Габаритные размеры станка (ДхШхВ)
2900х2200х1600 мм
Масса 900 кг

Комплект поставки

Рама станка 1 шт
Датчик счета числа витков 1 шт
Механизм раскладки 1 шт
Узел формовки провода 1 шт
Задняя бабка 1 шт
Блок управления с чпу 1 шт
Нитеводитель 1 шт
Защитный экран 1 шт
Клавиатура 1 шт
Сменный носитель памяти 1 шт
ОПИСАНИЕ

Станок композитной намотки армированных труб ровингом СН-10С-2500(3000) «ПРОГРЕСС» предназначен для намотки армированных труб ровингом с электродинамическим программируемым тормозом и возможностью вязкого торможения и удержания вала намотки от проворота.

Станок укомплектован оптическим датчиком счета числа витков, индуктивным датчиком концов и электронной линейкой раскладчика. Также на станке имеется сменный носитель памяти, кнопочная клавиатура, монитор и световой индикатор.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок композитной намотки армированных труб ровингом СН-10С-2500(3000) «ПРОГРЕСС».

Доставка осуществляется по всей территории России и в страны СНГ.
