Станок композитной намотки для изготовления препрега СН-8.0-1100
№ чертежа | нет

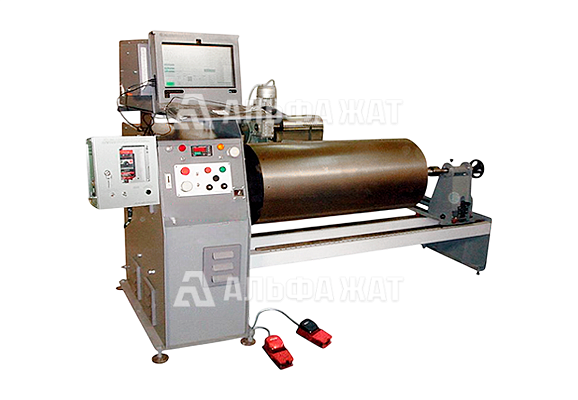

Станок композитной намотки для изготовления препрега СН-8.0-1100

Станок предназначен для изготовления препрега и трубчатых деталей.

Оставить заявку
Характеристики
Диаметр наматываемого провода 0,05-5 мм2
Номинальная скорость вала намотки 100 об/мин
Номинальный крутящий момент вала намотки 30 кг•м
Шаг раскладки за 1 оборот 0,00056-5,6 мм
Диаметр планшайбы 300 мм
Максимальный диаметр каркаса 450 мм
Вес каркаса с намотанным проводом 100 кг
Задаваемое число витков намотки витков от 0,1 до 99999,9
Дискретность счета числа витков 0,1
Ширина зоны раскладки 1300 мм
Номинальная скорость вращения активного
смоточного устройства
1370 об/мин
Номинальная скорость вращения барабана пропитки 70 об/мин
Ход задней бабки 325 мм
Напряжение питания 3х380 В
Частота питания 50 Гц
Номинальная подводимая мощность 3,5 кВт
Габаритные размеры станка (ДхШхВ)
2495х2550х1600 мм
Масса 600 кг

Комплект поставки

Рама станка 1 шт
Механизм намотки с планшайбой 1 шт
Рама механизма раскладки 1 шт
Механизм раскладки 1 шт
Задняя бабка 1 шт
Узел смотки для шести шпулярников 1 шт
Блок управления приводом намотки и механизмом раскладки 1 шт
Активное смоточное устройство СУ-30А 1 шт
Блок управления активным смоточным устройством СУ-30А 1 шт
Система пропитки (ванна с барабаном) 1 шт
Педаль «Заправка» 1 шт
Педаль «Пуск» 1 шт
Оправка  1 шт
ОПИСАНИЕ

Станок композитной намотки для изготовления препрега СН-8.0-1100 предназначен для изготовления препрега и трубчатых деталей из малодеформативных углеродных волокон. Управление по направлению раскладчика производится как ручное, так и автоматическое по датчикам.

Станок укомплектован блоком управления на базе ПЛК с сенсорным экраном 15’’ под управлением программы Winding PLC и блоком управления на базе программируемого счетчика СОЭП-3. Механизм привода раскладки имеет ременную передачу с шаговым двигателем.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок композитной намотки для изготовления препрега СН-8.0-1100.

Доставка осуществляется по всей территории России и в страны СНГ.
