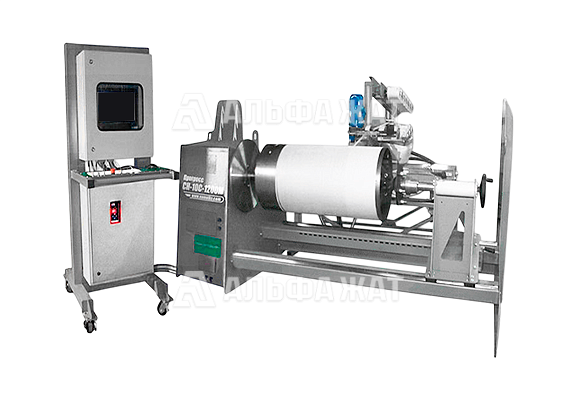

Станок композитной намотки с одновременной пропиткой НС-УЦ-12-300-1000
№ чертежа | нет

Станок композитной намотки с одновременной пропиткой НС-УЦ-12-300-1000

Станок предназначен для намотки нитей с одновременной их пропиткой.

Оставить заявку
Характеристики
Диаметр цилиндра 0,5-5 мм
Длина цилиндра
60-1000 мм
Номинальная скорость вала намотки 40 об/мин
Номинальный крутящий момент вала намотки 75 кг•м
Диаметр планшайбы 400 мм
Расстояние между передней и задней бабкой 1250 мм
Ход пиноли задней бабки 140 мм
Минимальный шаг раскладки за 1 оборот 0,00056 мм
Количество катушек для смотки 12
Габаритные размеры катушки (диаметр) 125 мм
Натяжение на катушек 0,1-2,5 кгс
Ширина зоны раскладки 1200 мм
Объем ванны с бронирующим составом 6 л
Температура бронирующего состава в ванне пропитки 47,5 ±2,5 °С
Номинальная скорость вращения барабана пропитки 70 об/мин
Напряжение питания 3х380 В
Частота питания 50 Гц
Номинальная подводимая мощность 10 кВт
Габаритные размеры станка (ДхШхВ)
3000х2600х1500 мм
Масса 950 кг

Комплект поставки

Рама станка 1 шт
Механизм намотки с планшайбой 1 шт
Механизм раскладки 1 шт
Рама механизма раскладки 1 шт
Задняя бабка 1 шт
Узел смотки на 12 катушек 1 шт
Система пропитки 1 шт
ОПИСАНИЕ

Станок композитной намотки с одновременной пропиткой НС-УЦ-12-300-1000 предназначен для рядовой намотки 12 хлопчатобумажных нитей с одновременной пропиткой их бронирующим составом на цилиндрическую поверхность изделий диаметром от 40 до 300 мм, длиной от 60 до 1000 мм.

Станок укомплектован блоком управления на базе ПЛК с сенсорным экраном 15’’ под управлением программы Winding PLC. Режимы работы раскладчика: программируемый, рядовой, секционный и ортоциклический.

Управление направления движения раскладчика: ручное, автоматическое по датчикам и программируемое.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок композитной намотки с одновременной пропиткой НС-УЦ-12-300-1000.

Доставка осуществляется по всей территории России и в страны СНГ.
