Станок предназначен для намотки протяженных изделий из композитных материалов с пропиткой.
| Количество наматываемых жгутов | 1 |
| Максимальный диаметр бобины | 250 |
| Внутренний диаметр бобины | 76 мм |
| Максимальная ширина бобины | 270 мм |
| Ширина пленки | 16-20 мм |
| Максимальный диаметр рулона пленки | 240 мм |
| Внутренний диаметр рулона пленки | 76 мм |
| Максимальный диаметр намотки | 100 мм |
| Максимальная длина изделия | 2200 мм |
| Максимальная скорость намотки | 300 об/мин |
| Номинальный крутящий момент | 33 Н•м |
| Дискретность положения задней бабки | 50 мм |
| Ход пиноли задней бабки | 70 мм |
| Ход каретки механизма раскладки | 2400 мм |
| Максимальная скорость перемещения каретки | 1000 мм/сек |
| Объем ванны узла пропитки | 1,3 л |
| Тип электрозащиты | IP44 |
| Климатическое исполнение | УХЛ4 |
| Напряжение питания | 380 В |
| Частота питания | 50 Гц |
| Номинальная подводимая мощность | 3 кВт |
|
Габаритные размеры станка (ДхШхВ) |
3200х1300х1700 мм |
| Масса | 400 кг |
| Рама основания | 1 шт |
| Механизм намотки | 1 шт |
| Задняя бабка | 1 шт |
| Механизм раскладки | 1 шт |
| Механизм поворота жгута | 1 шт |
| Узел пропитки | 1 шт |
| Ванна | 1 шт |
| Смоточное устройство | 1 шт |
| Смоточно-натяжной узел пленки | 1 шт |
| Стойка управления | 1 шт |

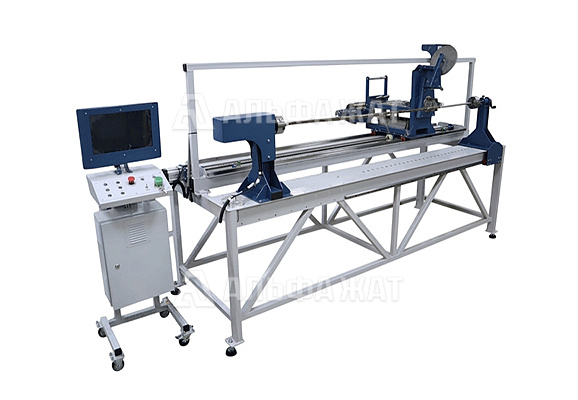

Станок композитной намотки СН-3К-2000КМ предназначен для намотки протяженных изделий из композитных материалов с одновременной их пропиткой.
Данная модель станка укомплектована механизмом намотки, раскладки и поворота жгута.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок композитной намотки СН-3К-2000КМ.
Доставка осуществляется по всей территории России и в страны СНГ.
