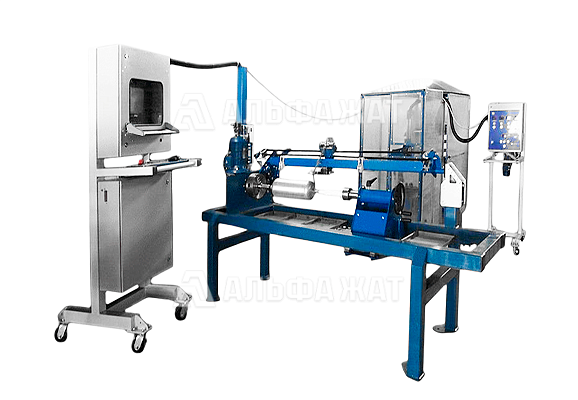

Станок композитной намотки жгутами с ЧПУ СН-1100КС
№ чертежа | нет

Станок композитной намотки жгутами с ЧПУ СН-1100КС

Станок предназначен для многослойной кольцевой и спиральной намотки жгутами.

Оставить заявку
Характеристики
Количество наматываемых жгутов 4
Макс. диаметр смоточного рулона 300
Ширина смоточного рулона 300 мм
Диаметр втулки смоточного рулона 76 мм
Диаметр наматываемого изделия 70-250 мм
Длина наматываемых изделий 100-1100 мм
Расстояние между передней и задней бабкой 1100 мм
Максимальный вес обмотки с оправкой при фиксации задней бабкой 30 мм
Номинальная скорость вала намотки при 50 Гц 150 об/мин
Номинальный крутящий момент 20 Н•м
Максимальная ширина раскладки 1100 мм
Номинальное усилие перемещения механизма раскладки 300 Н
Время реверсирования механизма раскладки 0,002 сек
Тип электрозащиты IP44
Климатическое исполнение УХЛ4
Напряжение питания 380 В
Частота питания 50 Гц
Номинальная подводимая мощность 6 кВт
Габаритные размеры станка (ДхШхВ)
3000х5000х2000 мм
Масса 1500 кг

Комплект поставки

Станок намоточный 1 шт
Блок управления станком 1 шт
Смоточное устройство 1 шт
Блок управления смоточным устройством 1 шт
Ванная нагрева 1 шт
Преобразователь угловых перемещений 5 шт
Мотор-редуктор 6 шт
Шаговый двигатель 2 шт
ОПИСАНИЕ

Станок композитной намотки жгутами с ЧПУ СН-1100КС предназначен для многослойной кольцевой и спиральной намотки препрегом (углеволокном, базальтоволокном, стекловолокном и другими материалами), используемыми для композиционной намотки.

У данной модели станка все датчики и двигатели проводов являются неподвижными, что непосредственно снижает нагрузку на узлы станка и повышает динамику его работы без увеличения мощности.

Станок оснащен системой пылезащиты с принудительной подачей очищенного воздуха через блок управления, а все подвижные элементы конструкции и направляющие находятся в недоступном для абразивных частиц месте.

Следует отметить, что конструкция смоточно-натяжного устройства объединена в общую логическую систему работы станка, что позволяет производить не только отдачу намоточного материала, но и обратный подбор без изменения натяжения.

Компания «Альфа-ЖАТ» предлагает выгодные цены на станок композитной намотки жгутами с ЧПУ СН-1100КС.

Доставка осуществляется по всей территории России и в страны СНГ.
