Скорость вала намотки от 0 до 2200 об/мин при 120 Гц.
| Диаметр наматываемой проволоки | от 0,05 до 1,5 мм |
|
Площадь поперечного сечения наматываемого провода |
2 мм2 |
| Диаметр вала намотки (планшайбы) | 18 мм |
| Тип вала намотки | цельный |
| Радиальное биение вала намотки | 30 мкм |
| Номинальная скорость вала намотки | от 0 до 2200 об/мин при 120 Гц |
| Максимальная скорость вала намотки | 10000 об/мин |
| Диаметр каркаса | 280 мм |
| Задаваемое число витков намотки | 99999,9 |
| Мощность электромеханического тормоза | 12 А, 0,6 А |
|
Расстояние между передней и задней бабкой |
320 мм |
|
Масса каркаса при консольной фиксации, при номинальной скорости |
1 кг |
|
Масса каркаса при фиксировании задней бабкой, при номинальной скорости |
3 кг |
|
Масса каркаса при консольной фиксации, при максимальной допустимой скорости |
0,5 кг |
|
Масса каркаса при фиксировании задней бабкой, при максимальной скорости |
2 кг |
|
Допустимая радиальная нагрузка на вал намотки |
5 кг |
|
Момент удержания вала намотки электромеханическим тормозом |
1 кг |
|
Время срабатывания электромеханического тормоза на торможение |
0,1 с |
| Крутящий момент | 0,2 (0,11, 0,068) кг |
|
Подводимая мощность к механизму намотки |
0,18 кВт |
|
Диапазон регулирования крутящего момента |
от 0 до 0,2 кг |
| Тип двигателя механизма намотки | АИР56 |
| Тип трансмиссии механизма намотки | зубчатый ремень |
| Механизм фиксации задней бабки | ручной |
| Привод пиноли задней бабки | ручной |
| Несоосность между передней и задней бабкой | 0,2 мм |
| Тип датчика счета числа витков | оптический |
| Дискретность счета числа витков | 0,1 |
| Тип трансмиссии раскладчика | реечная |
| Шаг раскладки вала намотки | от 0,000532 до 13 мм/об |
| Расстояние перехода между секциями | от 0 до 300 мм |
| Скорость раскладчика | 150 мм/сек |
| Ширина раскладки | от 0 до 300 мм |
| Регулировка шага раскладки | электронный редуктор |
| Кратность дробления шага раскладки | 2, 5 (установленные) |
|
Доступные кратности дробления шага раскладки, платы расширения |
1,2,4,5,8,10,20,25,40,50,100,200 |
| Количество скоростей раскладчика | 9999х2 |
|
Усилие линейного перемещения раскладчика при номинальной скорости и целом шаге |
4 кг |
| Тип двигателя раскладчика | шаговый |
| Рекомендуемая частота работы двигателя | 230 Гц |
|
Максимальная возможная частота работы двигателя |
800 Гц |
| Время реверсирования раскладчика | 0,02 с |
| Тип концевых датчиков (концевиков) | сухой контакт |
| Передаточное отношение трансмиссии | 1,67, 1, 0,6 i |
| Тип архитектуры | открытая |
| Тип нитеводителя | 1,2 |
| Тип размещения | настольный |
| Тип блока управления | с ЧПУ |
| Цветовая схема | RAL 7035 |
| Количество повторяющихся секций | от 1 до 100, от 1 до 3000 |
| Тип натяжного устройства | ФНУ-2,0 |
| Тип транспортировки | частично разобранном |
| Тип вывода данных | светодиодный индикатор |
| Тип клавиатуры | кнопочная |
| Потребляемая мощность | 0,3 кВт |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Тип электрозащиты | 44 IP |
| Климатическое исполнение | УХЛ 4.1 |
| Габаритные размеры (ДхШхВ) | 1000х600х500 мм |
| Масса станка | 40 кг |
| Срок гарантии | 1 год |
| Намоточный станок СНС-1,5-300 «Квазар» | 1 шт |
| Блок управления с преобразователем 0,2 кВт | 1 шт |

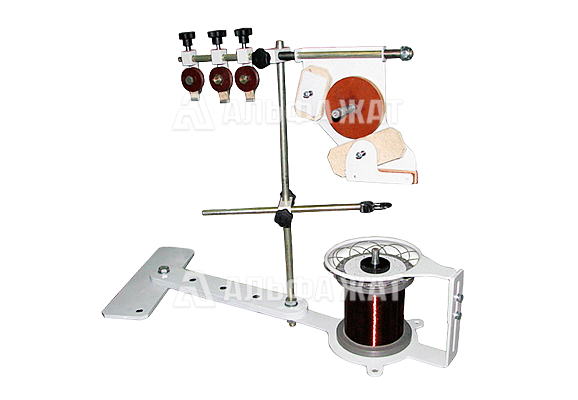

| Фрикционное натяжное устройство ФНУ-2 | 1 шт |
| Смоточное устройство БСУ-0,5 | 1 шт |
| Комплект схем электрических | 1 шт |
| Модуль дополнительной памяти | 1 шт |
| Интеллектуальная педаль | 1 шт |
| Датчик обрыва | 1 шт |
| Электронно-натяжное устройство | 1 шт |
| Программа компьютерной поддержки | 1 шт |
| Мобильный раскладчик | 1 шт |
| Двигатель асинхронный 180 Вт | 1 шт |
| Задняя бабка | 1 шт |
| Паспорт | 1 шт |

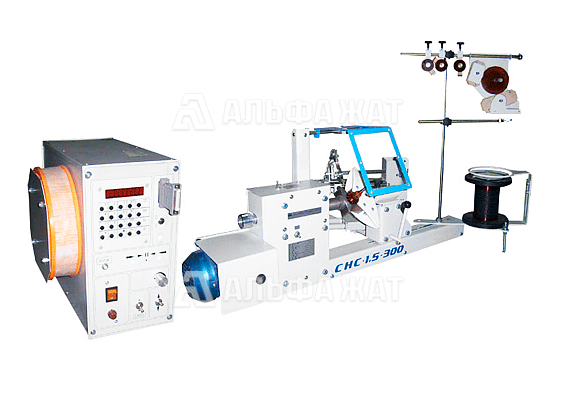

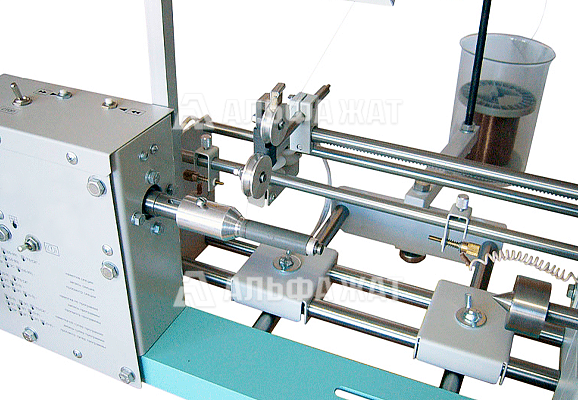

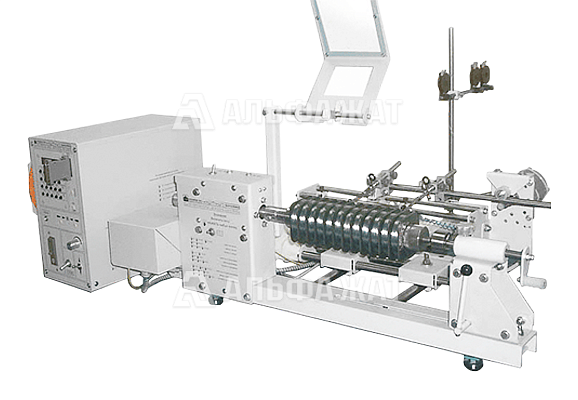

Станок намоточный настольный универсальный секционный СНС-1,5-300 «Квазар» предназначен для выполнения высокоскоростной и прецизионной рядовой намотки, а также перемотки материалов с большой длиной. Он работает с проводами диаметром от 0,05 до 1,5 мм.

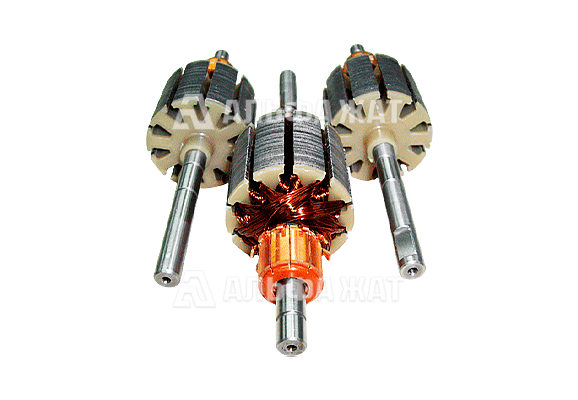

Конструктивной особенностью станка является привод на базе асинхронного мотора, оснащенного частотным преобразователем. Дополняют систему ленточный электродинамический тормоз и импортный шаговый двигатель, ответственный за раскладку. Уникальность раскладчика заключается в его способности двигаться по трем пространственным плоскостям и совершать повороты, что делает возможным наматывание якорей и конических катушек. Оборудование характеризуется невысоким шумовым фоном, готово к интенсивной эксплуатации в три смены и нуждается в незначительном техническом обслуживании. Управляющий блок, обладающий энергонезависимой памятью, дает возможность хранить большое количество настроек программ.

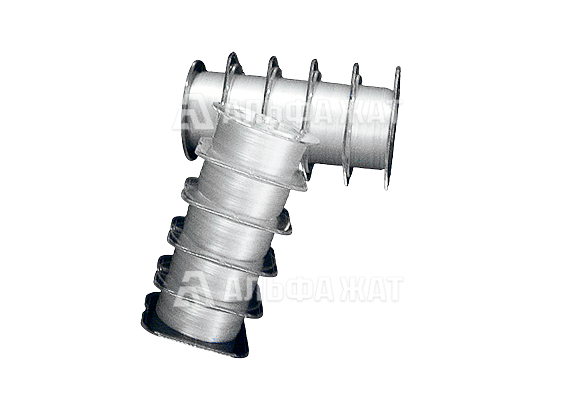

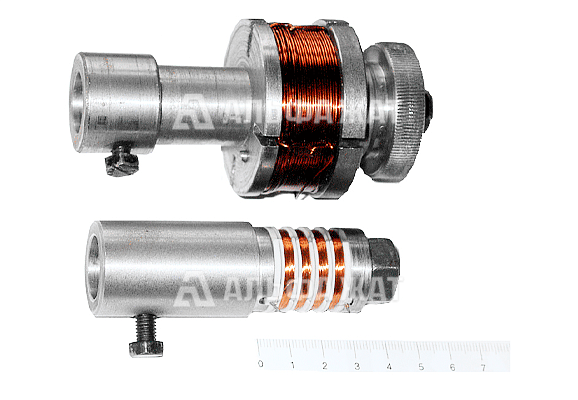

Он обеспечивает несколько типов намотки: рядовую, секционную и ортоциклическую. В качестве опций станок может быть укомплектован набором оправок, ножной педалью, различными натяжными и смоточными механизмами, детектором обрыва материала и многофункциональным пультом управления. Модель представляет собой замену станкам серии СРН-0,5.
Среди ключевых достоинств отмечается наличие современной электронной линейки для точной раскладки. Имеется функция изменения положения раскладчика (приближение/отдаление) по отношению к намоточному валу. Также присутствует режим электронной фиксации (удержания) вала. Продуманная тормозная система включает программируемый тормоз с диапазоном от 0,1 до 5 секунд и функцией самоотключения после нарастания момента (отдачи). Доступны электромеханическая и электродинамическая версии тормоза.
Аппарат функционирует от трехфазного электродвигателя с мощностным показателем 780 Вт. Двигатель намотки обладает 1024 программируемыми параметрами. Для безопасной работы предусмотрены системы защиты от перегрева и короткого замыкания.
