Скорость вала намотки от 0 до 2760 об/мин.
| Диаметр наматываемого провода | от 0,05 до 3 мм |
| Диапазон регулирования скорости вала намотки | от 0 до 2760 (от 0 до 4230) об/мин |
| Максимальный крутящий момент | 0,78 кг (1 м) |
| Шаг раскладки | от 0,00086 до 17 мм за 1 оборот |
| Дискретность счета | 0,1 витков |
| Реверс направления движения раскладчика |
ручной, автоматический по датчикам, программируемый |
| Максимальный диаметр каркаса | до 380 мм |
| Регулировка шага раскладки | электронный редуктор |
| Количество различных секций | от 100 (от 0 до 99) |
| Количество повторяющихся секций | от 1 до 3000 |
| Механизм привода раскладки | зубчатая рейка, шаговый двигатель |
| Ширина раскладки | от 0 до 300 мм |
| Счетчик числа витков |
электронный, автореверсивный, программируемый |
| Задаваемое число витков намотки | от 0,1 до 99999,9 |
| Масса детали между центрами | 8 кг |
| Количество скоростей раскладчика стандарт | 20000 |
| Количество скоростей раскладчика ультра | 1259000 |
| Расстояние между центрами | 350 мм |
| Скорость движения раскладчика стандарт | 69 мм/сек |
| Скорость движения раскладчика ультра | 150 мм/сек |
| Усилие перемещения раскладчика | 15 кг |
| Габаритные размеры станка (ДхШхВ) | 1150х600х550 мм |
| Масса | 55 кг |
| Потребляемая мощность в работе | 500 Вт |
| Потребляемая мощность в режиме «сон» | 50 Вт |
| Тормоз |
электромеханический, электродинамический |
| Управление | автоматическое и ручное |
| Задняя бабка | Конус, ручной привод |
| Напряжение питания | 220 В |
| Частота тока | 50 Гц |
| Диаметр подшипника | 205, 22-000 |
| Длина вала | 45 |
| Ход задней бабки | 250 |
| Ход пиноли |
45
|
| Марка двигателя | АИР80А6 (АИР80B4) |
| Станок намоточный |
|
| Блок управления |
|
| Фрикционное натяжное устройство ФНУ-2 |
|
| Комплект схем электрических | |
| Модуль дополнительной памяти |
|
| Двигатель 3 фазный 750 Вт |
|
| Задняя бабка |
|
| Паспорт |
|
| Интеллектуальная педаль |
|
| Кабель | |
| Датчик обрыва |

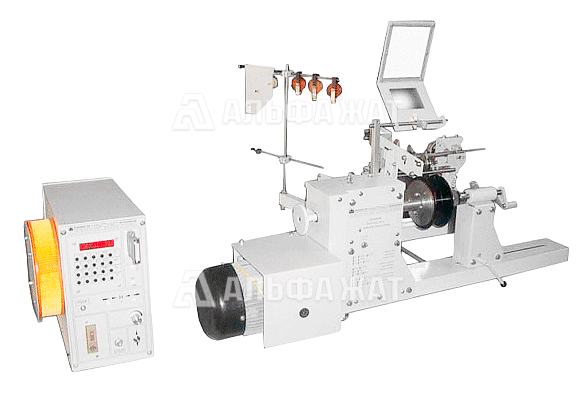

Станок намоточный настольный универсальный секционный СНС-1,5-300 предназначен для выполнения высокоскоростной и прецизионной рядовой намотки, а также перемотки материалов с большой длиной. Он работает с проводами диаметром от 0,05 до 1,5 мм.
Конструктивной особенностью аппарата является привод, в основе которого лежит асинхронный мотор, оснащенный частотным преобразователем. Также в систему входят ленточный электродинамический тормоз и импортный шаговый двигатель, отвечающий за раскладку. Уникальность раскладчика заключается в его способности двигаться по трем пространственным плоскостям и совершать повороты, что делает возможным наматывание якорей и конических катушек. Оборудование характеризуется невысоким шумовым фоном, готово к интенсивной эксплуатации в три смены и нуждается в незначительном техническом обслуживании.
Управляющий блок, обладающий энергонезависимой памятью, дает возможность хранить большое количество настроек программ.
Агрегат обеспечивает несколько типов намотки: рядовую, секционную и ортоциклическую. В качестве опций он может быть укомплектован набором оправок, ножной педалью, различными натяжными и смоточными механизмами, детектором обрыва материала и многофункциональным пультом управления. Данная модель представляет собой популярную замену станкам серии СРН-0,5.
Ключевые достоинства:
Аппарат функционирует от трехфазного электродвигателя с мощностным показателем 780 Вт. Двигатель намотки имеет 1024 программируемых параметра. Для безопасной работы предусмотрены системы защиты от перегрева и короткого замыкания.
Компания «Альфа-ЖАТ» предлагает приобрести станок намоточный настольный универсальный секционный СНС-1,5-300 по выгодной цене.
Организована оперативная доставка во все регионы России, а также в страны СНГ.
