Крутящий момент 48 кгс·м.
| Сечение наматываемого провода | от 0,5 до 400 мм2 |
| Регулируемые обороты двигателя | 0 до 37 об/мин |
| Крутящий момент | 48 кгс·м |
| Шаг раскладки | от 0,005 до 50 мм за 1 оборот |
| Реверс движения раскладчика |
ручной, по датчикам направления раскладки, программный |
| Диаметр каркаса | 1000 мм |
| Регулировка шага раскладки | дискретная, электронным редуктором |
| Количество различных секций | 100 (от 0 до 99) |
| Количество повторяющихся секций | от 1 до 3000 шт |
| Механизм привода раскладки | цепная передача, шаговый двигатель |
| Расстояние перехода между секциями | от 0 до 1200 мм |
| Счетчик числа витков |
электронный, реверсивный, 10-ти программный, с различным числом витков в секциях и долговременной памятью данных |
| Задаваемое число витков намотки | от 0,1 до 99999,9 витков |
| Дискретность счета | 0,1 витка |
| Ширина зоны раскладки | 1200 мм |
| Раскладчик | формующее - натяжное устройство |
| Режимы работы раскладчика |
программируемый, пространственной ориентации, рядовой, секционный, ортоциклический, управляемый ряд |
| Масса обмотки с оправкой | 1500 г |
| Ход задней бабки | 1500 мм |
| Пиноль задней бабки | внутренний конус, ход 110 мм, ручной привод |
| Габаритные размеры станка (ДхШхВ) | 2900х2200х1600 мм |
| Масса | 900 кг |
| Потребляемая мощность | 3,5 кВт |
| Управление | ручное, автоматическое, программное |
| Напряжение питания | 3х380 В |
| Частота тока | 50 Гц |
| Рабочие температуры | +22°С |
| Относительная влажность воздуха | 80% при +25°С |
| Срок гарантии | 1 год |
| Станок намоточный | 1 шт |
| Рама | 1 шт |
| Механизм намотки с планшайбой | 1 шт |
| Механизм раскладки | 1 шт |
| Задняя бабка на плавающих опорах, с ручной пинолью | 1 шт |
| Формующее натяжное устройство | 1 шт |
| Блок управления с кожухом и соединительными кабелями | 1 шт |
| Схемы электрические | 1 комплект |
| Паспорт | 1 шт |
| Выносной пульт управления | по запросу |
| Модуль дополнительной памяти с dOStUP | по запросу |

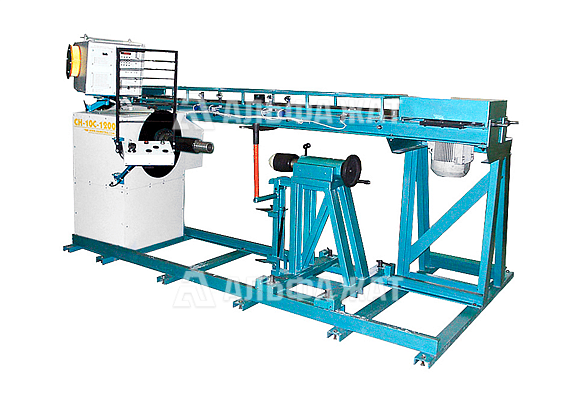

Станок намоточный настольный универсальный СН-10С-1200М применяется для контурного формования крупноразмерных секционных электрокатушек с поэтапной укладкой проводника в изолированные секции, создания объемных обмоток шинного типа и изготовления ортоциклических катушек большого формата и намотки трансформаторных узлов.
Конструктивной основой аппарата послужила модель СН-10С-500. Ключевыми особенностями являются увеличенная мощность силового агрегата и расширенный траекторный ход раскладывающего модуля до 1200 мм.
Оборудование адаптировано для работы с каркасами круглой и прямоугольной геометрии. Реализована опция групповой намотки нескольких изделий в рамках одного цикла, а также возможность бандажировки роторных и якорных узлов электромашин.
Принцип технологического процесса включает следующие этапы: проводниковый материал, разматываемый с бухвы, транспортируется через направляющий канал и рихтовочные блоки, обеспечивающие калибровку усилия натяжения и правку geometry. Конечная часть проводника фиксируется на оправке, после чего инициируется процесс намотки с синхронной укладкой х/б подкладных лент под нижние витки (для последующей фиксации витковой структуры). В зависимости от техзадания, вместо текстильных лент могут применяться миканитовые или стальные бандажные полосы.
Компания «Альфа-ЖАТ» предлагает купить станок намоточный настольный универсальный СН-10С-1200М по доступной цене.
Доставка по всей территории РФ и СНГ.
