Скорость вала намотки от 0 до 70 об/мин.
| Сечение наматываемого провода | от 0,5 до 100 мм2 (до 200 мм2) |
|
Диапазон регулирования скорости вращения шпинделя |
от 0 до 70 об/мин (до 150 об/мин) |
| Крутящий момент | 20 кгс·м (40 кгс·м) |
| Диаметр каркаса катушки | 1000 мм |
| Масса обмотки с оправкой | 100 кг |
| Задаваемое число витков намотки | от 0,1 до 99999.9 витков |
| Дискретность счета витков | 0,1 витка |
| Шаг раскладки провода | от 0,005 до 50 мм/оборот |
| Регулировка шага раскладки | дискретная, электронным редуктором |
| Ширина зоны раскладки | 500 мм |
| Расстояние перехода между секциями | от 0 до 500 мм |
| Реверс движения раскладчика |
ручной, автоматический по датчикам, программный |
| Механизм привода раскладки | цепная передача, шаговый двигатель |
| Тип раскладчика | универсальный |
| Режимы работы раскладчика |
программируемый, пространственной ориентации, рядовой, секционный, ортоциклический, управляемый ряд |
| Количество различных секций | 100 (0 до 99) |
| Количество повторяющихся секций | от 1 до 3000 |
| Счетчик числа витков |
электронный, реверсивный, 10-ти программный с долговременной памятью |
| Потребляемая мощность | 2,5 кВт |
| Напряжение питания | 380 В |
| Частота питающей сети | 50 Гц |
| Габаритные размеры (ДxШxВ) | 1600х2100х1470 мм |
| Масса станка | 650 кг |
| Режимы управления | ручной, автоматический, программный |
| Рабочие температуры |
от +12°С до +32°С |
| Относительная влажность воздуха | до 80% при +25°С |
| Срок гарантии | 1 год |
| Станок намоточный | 1 шт |
| Формующее-натяжное устройство | 1 шт |
| Блок управления с кожухом и соединительными кабелями | 1 шт |
| Паспорт изделия | 1 шт |
| Электрические схемы | 1 комплект |
| Выносной пульт управления | по запросу |
| Модуль дополнительной памяти (dOStUP) | по запросу |

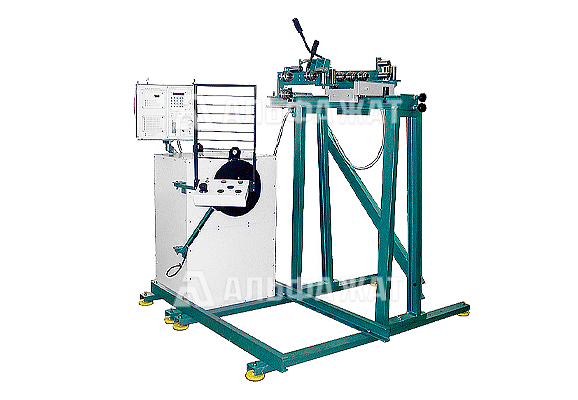

Намоточный комплекс открытого типа СН-10С-500 горизонтального исполнения предназначен для консольного крепления и автоматизированной укладки провода при производстве крупногабаритных обмоточных изделий. Оборудование эффективно применяется в изготовлении якорных узлов электрических машин, формировании всыпных обмоток и производстве мощных электромагнитных систем.
Технологические возможности установки включают полный спектр методов открытой намотки с реализацией следующих схем укладки проводника:
радиально-рядовой и ортоциклической
секционной и ступенчатой
пирамидальной и конической
ортодоксальной и логарифмической
комбинированных вариаций перечисленных методов
Назначение универсального намоточного комплекса:
создание габаритных секционированных обмоток электрических машин мощностью от 10 до 100 кВт с точной укладкой проводника в пазах
формирование обмоточных узлов трансформаторного оборудования 1-2 габаритов с применением шинопровода
изготовление ортоциклических обмоточных систем для силовых трансформаторов сварочного типа и тормозных электромагнитных систем рельсового транспорта
производство трансформаторных изделий различной конструктивной сложности
Преимуществом станка является сочетание технологической гибкости с возможностью обработки крупногабаритных заготовок. Прецизионная система позиционирования обеспечивает точность укладки проводника при работе с широкой номенклатурой обмоточных материалов.
Компания «Альфа-ЖАТ» предлагает приобрести намоточный станок открытой рядовой горизонтальной намотки СН-10С-500 по выгодной цене.
Оперативная доставка во все регионы России, а также в страны СНГ.
