Скорость вала намотки от 0 до 75 об/мин (18,5, 37 об/мин, 150 об/мин).
| Сечение наматываемого провода | от 0,5 до 400 м2 |
| Регулируемые обороты вала намотки | от 0 до 75(150, 37, 18,5) об/мин |
| Максимальный крутящий момент | 67 (35, 142, 284) кгм |
| Шаг раскладки | от 0,02 до 150 мм за 1 оборот |
| Реверс направления движения раскладчика |
ручной от кнопок автоматический по датчикам и по программе |
| Максимальный диаметр каркаса | 1500 мм |
| Регулировка шага раскладки | цифровая, кнопками |
| Количество записываемых секций в память станка | 800 |
| Количество наматываемых секций на одну программу | до 3000 |
| Механизм привода раскладки | цепная передача, шаговый двигатель |
| Расстояние перехода между секциями | от 0 до 1200 мм |
| Задаваемое число витков намотки, витков | от 0,1 до 99999,9 |
| Дискретность счета | 0,1 витка |
| Максимальная ширина зоны раскладки | 1200 (1600, 2000, 3000) мм |
| Ход задней бабки | 1400 (1800, 2200, 3200) мм |
| Задняя бабка с ручной фиксацией наплавающих | есть |
| Габаритные размеры станка (ДхШхВ) | 2900х2200х2100 мм |
| Масса станка | 1500 кг |
| Потребляемая мощность | 6,5 кВт |
| Тип управления |
ручное, автоматическое, программное |
| Напряжения питания | 380 В |
| Частота тока | 50 Гц |
| Максимальный вес обмотки с оправкой | 1500 кг |
| Срок гарантии | 1 год |
| Станок намоточный | 1 шт |
| Блок управления | 1 шт |
| Модуль дополнительной памяти | 1 шт |
| Электрические схемы | 1 комплект |
| Электронная линейка раскладчика | 1 шт |
| Тормоз | 3 шт |
| Паспорт | 1 шт |
| Интеллектуальная педаль | по запросу |
| Электронно-натяжное устройство | по запросу |
| Мобильный раскладчик | по запросу |

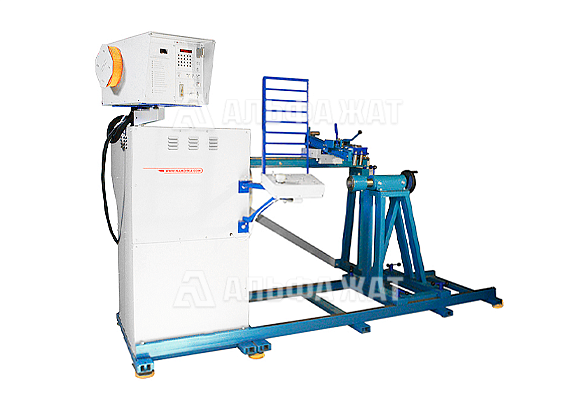

Станок намоточный крупногабаритной рядовой СН-15С-1200 открытого горизонтального типа намотки представляет собой модернизированную версию базовой модели СН-10С-1200, отличающуюся усиленными техническими параметрами и расширенным функционалом. Устройство оснащено усиленным силовым приводом и усовершенствованной системой раскладки с увеличенным рабочим ходом до 1200 мм, что обеспечивает повышенную производительность при работе с крупногабаритными обмоточными изделиями.
Технологические возможности оборудования включают:
Процессный цикл характеризуется последовательным прохождением материала через систему направляющих и правильных колодок, обеспечивающих регулировку натяжения и рихтовку проводника. Фиксация заготовки на шаблоне сопровождается синхронной укладкой армирующих элементов (хлопчатобумажные ленты, миканитовые или жестяные полосы) для обеспечения механической целостности обмотки.
Технологический спектр охватывает все виды обмоточных работ:
Главным преимуществом является исключительное качество укладки проводников сечением 1-10 мм и шинопровода до 400 мм2. Упрощенная система натяжения в сочетании с прецизионной дискретной регулировкой обеспечивает плотную укладку витков без деформационных искажений.
Компания «Альфа-ЖАТ» предлагает приобрести станок намоточный СН-15С-1200 по низкой цене.
Доставка по всей России и страны СНГ.
