Скорость вала намотки от 0 до 1050 (2100, 4200) об/мин.
| Диаметр наматываемой проволоки | от 0,01 до 5 мм |
|
Площадь поперечного сечения наматываемого провода |
30 мм2 |
| Диаметр вала намотки | 28 мм |
| Тип вала намотки | цельный |
| Радиальное биение вала намотки | 30 мкм |
| Скорость вала намотки |
от 0 до 1050 об/мин (2100,4200) при 70 Гц |
| Скорость вала намотки | 7000 об/мин |
| Максимальный диаметр каркаса | 560 мм |
|
Максимальное задаваемое число витков намотки |
9999999,9 |
| Мощность электромеханического тормоза | 12 В, 0,6 А |
| Количество валов намотки | 1 |
|
Расстояние между передней и задней бабкой |
620 мм |
|
Допустимая радиальная нагрузка на вал намотки |
20 кг |
|
Момент удержания вала намотки электромеханическим тормозом |
1 кг |
|
Время срабатывания электромеханического тормоза на торможение |
0,1 сек |
| Крутящий момент (f=50 Гц) | 1,9 (2,8), 0,95, 0,47 кг/м |
| Подводимая мощность к механизму намотки | 1,5 (2,2) кВт |
| Диапазон регулирования крутящего момента | от 0 до 2,8 кг/м |
| Тип двигателя механизма намотки | АИР80 (90) |
| Тип трансмиссии механизма намотки | зубчатый ремень |
| Механизм фиксации задней бабки | ручной |
| Привод пиноли задней бабки | ручной |
|
Несоосность между передней и задней бабкой |
0,2 мм |
| Тип датчика счета числа витков | оптический |
| Дискретность счета числа витков | 0,1 |
| Тип трансмиссии раскладчика | ременная |
| Шаг раскладки (вала намотки) |
от 0,00056 до 14 мм/об |
| Расстояние перехода между секциями | от 0 до 400 мм |
| Скорость раскладчика | 150 мм/сек |
| Ширина раскладки | 600 мм |
| Регулировка шага раскладки | электронный редуктор |
|
Кратность дробления шага раскладки (установленная) |
2;5 |
|
Кратности дробления шага раскладки, платы расширения |
1,2,4,5,8,10,20,25,40,50,100,200 |
| Количество скоростей раскладчика | 9999х2 |
|
Усилие линейного перемещения раскладчика (при номинальной скорости и целом шаге) |
6 кг |
| Тип двигателя раскладчика | шаговый |
| Частота работы двигателя раскладки | 400 Гц |
| Время реверсирования раскладчика | 0,002 сек |
| Тип концевых датчиков (концевиков) | индуктивный |
| Передаточное отношение трансмиссии | 2; 1; 0,5 i |
| Архитектура (открытая/закрытая) | открытая |
| Тип нитеводителя | 2,3,4,5 |
| Тип размещения | настольный |
| Габаритные размеры (ДхШхВ) | 1350х750х900 мм |
| Вес станка |
120 кг |
| Номинальная потребляемая мощность | 1,7 (2,4) кВт |
| Напряжение питания | 380 В |
| Частота тока | 50 гц |
| Тип электрозащиты | 44 IP |
| Климатическое исполнение | УХЛ 4.1 |
| Тип блока управления | с ЧПУ |
| Освещение рабочей зоны | светодиодное |
| Цветовая схема | RAL 7035 |
| Возможность записи данных на ЭВМ | есть |
| Количество различных секций | от 1 до 100 |
|
Количество повторяющихся секций |
от 1 до 3000 |
| Тип натяжного устройства | ФНУ-2,0 |
| Число операторов | 1 человек |
| Транспортная тара | пленка |
| Тип транспортировки | в частично разобранном виде |
| Ввод данных | клавиатура, touch screen |
| Станок намоточный с усиленным валом | 1 шт |
| Блок управления ЧПУ на базе ПЛК с сенсорным экраном | 1 шт |
| Педаль интеллектуальная | 1 шт |
| Педаль «пуск-стоп» | 1 шт |
| Педаль заправки вперед-назад (качели) | 1 шт |
| Тормоз | 1 шт |
|
Безынерционное смоточное устройство БСУВ-3,0 на перекатных роликах |
1 шт |
| Фрикционное натяжное устройство ФНУ-2,0 | 1 шт |
| Безынерционное смоточное устройство БСУВ-0,5 | 1 шт |
| Система «стоп-ряд/домотка-ряд» | 1 шт |
| Система ортоцикл | 1 шт |
| Освещение светодиодное | 1 шт |
|
Подставка под станок с кронштейном для установки изоляционного материала |
1 шт |
| Фиксатор изоляции на раскладчике станка (с подставкой) | 1 шт |
| Задняя бабка | 1 шт |
| Защитный экран подвижный, откидной | 1 шт |
| Нитеводитель под шинку и под круглый провод | 1 шт |
| Двигатель 1,5 кВт, 380 В | 1 шт |
| Функция контроля натяжения по току | 1 шт |
| Преобразователь | 1 шт |
| Программа ПО лицензионная | 1 шт |
| Электронная линейка | 1 шт |
| Файловая система хранения информации | 1 шт |
| Wi-fi | 1 шт |
| Видеокамера | 1 шт |
| USB-порт | 1 шт |
| Многофункциональная клавиатура | 1 шт |
| Функциональные кнопки на передней бабки | 1 шт |
| Компьютерная мышь | 1 шт |
| Схемы электрические | 1 комплект |
| Инструкция по эксплуатации | 1 шт |
| Паспорт | 1 шт |
| Датчик контроля изоляции ДКИ с функцией датчика обрыва | по запросу |
| Оправка под конкретное изделие | по запросу |
| Функция намотки типа «универсаль» | по запросу |
|
Подставка под блок управления перекатная (консольная, крепится к станку) |
по запросу |

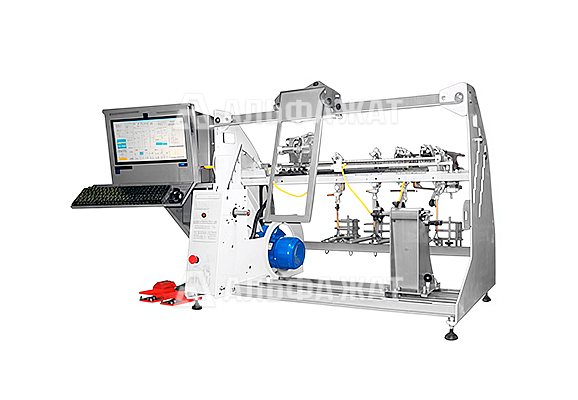

Станок намоточный универсальный рядовой СНС-3,0-600 «Союз» открытый для атомно-лучевой трубки представляет собой высокоточное оборудование для рядовой намотки и перемотки длинномерных материалов с повышенными скоростными характеристиками. Агрегат работает с проводниковыми материалами диаметром 0,05-5 мм и осуществляет намотку на каркасы диаметром до 150 мм, включая обработку шинопровода сечением до 25 мм2.
Виды намоточных работ:
Станок применяется в производстве широкой номенклатуры электротехнических изделий:
Приводная система основана на асинхронном двигателе с частотным преобразователем обеспечивающим:
Эластичная ременная передача гарантирует низкий уровень шума и вибраций. Конструкция рассчитана на трехсменную эксплуатацию без технического обслуживания, за исключением замены подшипниковых узлов. Приводной вал оснащен программируемым электромеханическим тормозом ленточного типа, обеспечивающим плавное торможение.
Раскладывающий модуль укомплектован импортным шаговым двигателем с системой электронного деления шага, обеспечивающей 120 000 режимов раскладки. Зубчато-ременная передача каретки отличается повышенной долговечностью, бесшумностью работы и исключает необходимость смазки. Механизм раскладки регулируется по наклонным пазам рамы, позволяя адаптировать оборудование для катушек различных диаметров. Защитный экран перемещается по направляющей трубе, обеспечивая безопасность оператора.
Система управления реализована на базе моноблочного компьютера «все-в-одном» с многофункциональным интерфейсом:
Программное обеспечение работает под управлением ОС Windows и характеризуется:
Контрольный модуль на базе ПЛК «Овен» обеспечивает:
Дополнительное оснащение включает:
Модификации станка: СНС-5.0-1000 (раскладка 1000 мм), СНС-3.0-400 (пониженная мощность), СНС-5.0-400К (для канатов). Возможны настольное исполнение и адаптация параметров под требования заказчика.
Универсальный намоточный станок открытой горизонтальной намотки СНС-5.0-600М «СОЮЗ» является технологическим аналогом модели LW30 (RUFF).
Особенности:
Компания «Альфа-ЖАТ» предлагает приобрести намоточный станок СНС-3,0-600 «Союз» для атомно-лучевой трубки по выгодной цене.
Доставка по Российской Федерации и в странах СНГ.
