Станок открытой горизонтальной намотки провода диаметром от 0,5 до 30 мм.
| Диаметр наматываемого провода | 0,5-30 мм |
| Площадь поперечного сечения наматываемого провода | 0,5-800 мм2 |
| Регулируемые обороты вала намотки при 50 Гц | 0-25 об/мин |
| Максимальный крутящий момент | 210 кг/м |
|
Шаг раскладки за 1 оборот |
0,0225-200 мм |
| Максимальный диаметр каркаса | 1200 мм |
| Расстояние перехода между секциями | 0-2500 мм |
| Задаваемое число витков намотки | от 0,1 до 99999,9 |
| Дискретность счета | 0,1 витка |
| Максимальная ширина зоны раскладки | 2500 мм |
| Ход задней бабки | 2900 мм |
| Максимальный вес обмотки с оправкой | 1500 кг |
| Пиноль задней бабки (ход) | 140 мм |
| Напряжение | 3х380 В |
| Частота питания | 50 Гц |
| Потребляемая мощность |
6 кВт |
| Климатическое исполнение | УХЛ4 |
| Тип электрозащиты | IP44 |
|
Габаритные размеры (ДхШхВ) |
4700х3300х1825 мм |
| Масса | 2000 кг |
| Рама станка | 1 шт |
| Механизм намотки с планшайбой | 1 шт |
| Механизм раскладки | 1 шт |
| Задняя бабка | 1 шт |
| Формующее – натяжное устройство 60х60 для шинки | 1 шт |
| Поводок для формовки круглого провода | 1 шт |
| Блок управления | 1 шт |
| Пульт управления станком | 1 шт |
| Педаль «Пуск-Стоп» | 1 шт |
| Педаль управления скоростью | 1 шт |
| Педаль «Заправка-Заправка реверс» | 1 шт |

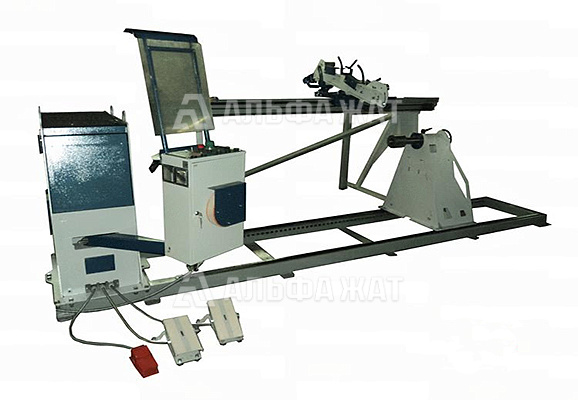

Станок открытой горизонтальной намотки с ЧПУ СН-15С-1200 (2500, 3000) «МАСТЕР» предназначен для крупногабаритной рядовой намотки изделий проводом от 0,5 до 30 мм диаметром. Данный станок укомплектован ручным управлением, электронным счетчиком числа витков и цифровой регулировкой шага раскладки.
Секционный станок применяется для:
Принцип работы: оправка с каркасом катушки закрепляется на валу намотки и дополнительно центрируется конусом задней бабки, либо крепится консольно на вал, либо закрепляется на планшайбе. Вал намотки приводиться во вращение механизмом намотки, наматываемый материал подается через механизм раскладки.
Операции, выполняемые оператором намоточного станка:
установка каркаса изделия,
заправка провода на каркас,
установка параметров намотки:число витков намотки, число витков домотки, число витков старта,
направление вращения вала намотки шага раскладки,
направление раскладки,
снятие каркаса намотанным проводом
Простая система натяжения и формовки провода, стабилизация вращающего момента и очень точная раскладка обеспечивают теоретическую намотку.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок намоточный СН-15С-1200 (2500, 3000) «МАСТЕР».
Доставка осуществляется по всей территории России и в страны СНГ.
