Станок открытой горизонтальной намотки провода диаметром от 0,05 до 2 мм.
| Диаметр наматываемого медного провода | 0,05-2 мм |
| Площадь сечения медного прямоугольного провода | 3 мм2 |
| Максимальный диаметр каркаса | 280 мм |
| Максимальное расстояние между передней и задней бабкой | 420 мм |
|
Максимальная масса каркаса при консольной фиксации |
0,5 кг |
| Максимальная масса каркаса при фиксации задней бабкой | 2 кг |
| Номинальная скорость вала намотки (50Гц) | 2950 об/мин |
| Номинальный крутящий момент | 1,7 Н*м |
| Кратность счета оборотов | 0,1 |
| Ширина раскладки | 150 мм |
| Тип размещения станка | настольный |
| Напряжение | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность |
0,55 кВт |
| Климатическое исполнение | УХЛ4 |
| Тип электрозащиты | IP44 |
|
Габаритные размеры (ДхШхВ) |
1140х900х800 мм |
| Масса | 60 кг |
| Механизм намотки | 1 шт |
| Задняя бабка | 1 шт |
| Механизм раскладки | 1 шт |
| Блок управления ЧПУ на базе счетчик СОЭП-3/1 | 1 шт |
| Фрикционное натяжное устройство ФНУ-2.0 | 1 шт |
| Безынерционное смоточное устройство БСУВ-0.5 | 1 шт |
| Защитный экран подвижный, откидной | 1 шт |
| Педаль интеллектуальная | 1 шт |
| Педаль «пуск-стоп» | 1 шт |
| Педаль заправки | 1 шт |
| Освещение светодиодное | 1 шт |
| Оправка для намотки | 1 шт |

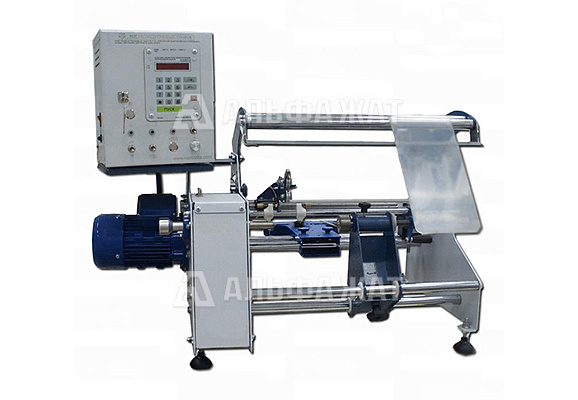

Станок открытой горизонтальной намотки с ЧПУ СНО-2.2-300(400) предназначен для всех видов рядовой намотки и перемотки длинномерных материалов с высокой точностью и скоростью.
Станок применяется в следующих случаях:
намотка секционных, в том числе и ортодоксальных катушек без раскладки провода в секциях (для электродвигателей до 1,0 кВт)
рядовая намотка круглых катушек проводом от 0,05 до 2 мм
рядовая ортоциклическая намотка прямоугольных катушек проводом от 0,05 до 1,5 мм
намотка проволочных спиралей с ортодоксальным шагом (проволочных резисторов с нелинейным и переменным шагом намотки)
намотка типа «Универсаль»
намотка неметаллических материалов: леска, оптоволокно, кевларовая нить
Принцип работы: оправка с каркасом катушки закрепляется на валу намотки и дополнительно центрируется конусом задней бабки, либо крепится консольно на вал, либо закрепляется на планшайбе. Вал намотки приводиться во вращение механизмом намотки, наматываемый материал подается через механизм раскладки.
Станок имеет высокомоментный двигатель постоянного тока с независимым возбуждением глубокого регулирования для привода вала намотки и шаговый двигатель привода механизма раскладки. Управление станка происходит через унифицированный блок ЧПУ. Ввод данных производится через сенсорный экран и клавиатуру.
Простая система натяжения и формовки провода, стабилизация вращающего момента и очень точная раскладка обеспечивают теоретическую намотку.
