Станок открытой горизонтальной намотки провода диаметром от 0,2 до 3 мм.
| Диаметр наматываемого провода | 0,2-3 мм |
| Площадь сечения прямоугольного провода | до 20 мм2 |
| Максимальный диаметр каркаса | 350 мм |
| Скорость намотки | до 750 об/мин |
|
Крутящий момент |
до 20 Н*м |
| Зона раскладки | 400 мм |
| Напряжение | 220/380 В |
| Частота питания | 50 Гц |
| Потребляемая мощность |
800/1600 Вт |
| Климатическое исполнение | УХЛ4 |
| Тип электрозащиты | IP44 |
|
Габаритные размеры (ДхШхВ) |
1200х800х900 мм |
| Масса | 100 кг |
| Механизм намотки | 1 шт |
| Задняя бабка | 1 шт |
| Механизм раскладки | 1 шт |
| Поводок | 1 шт |
| Натяжное устройство ФНУ-2,0 | 1 шт |
| Смоточное устройство БСУВ-0,5 | 1 шт |
| Защитный экран | 1 шт |
| Лампа освещения | 1 шт |
| Блок управления | 1 шт |

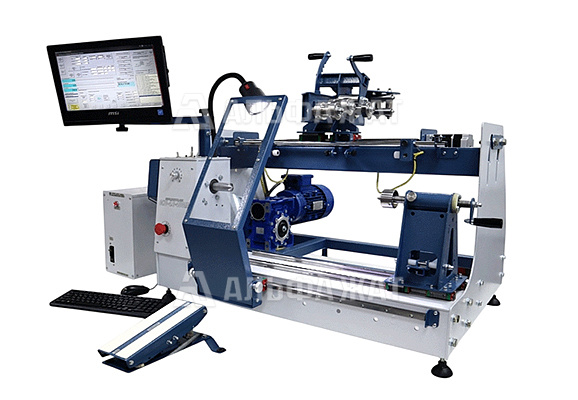

Станок открытой горизонтальной намотки с ЧПУ СНС-4.0-400 предназначен для широкого ряда намотки проводами диаметром от 0,2 до 3 мм. Станок также подходит для намотки плоских проводов и изделий до 10 кг весом. СНС-4.0-400 оснащен блоком управления ЧПУ, смоточным и натяжным устройством.
Станок может быть доработан для различных узкоспециализированных задач с помощью установки дополнительного оборудования по запросу.
Принцип работы: оправка с каркасом катушки закрепляется на валу намотки и дополнительно центрируется конусом задней бабки, либо крепится консольно на вал, либо закрепляется на планшайбе. Вал намотки приводиться во вращение механизмом намотки, наматываемый материал подается через механизм раскладки.
Станок имеет высокомоментный двигатель постоянного тока с независимым возбуждением глубокого регулирования для привода вала намотки и шаговый двигатель привода механизма раскладки. Управление станка происходит через унифицированный блок ЧПУ. Ввод данных производится через сенсорный экран и клавиатуру.
Простая система натяжения и формовки провода, стабилизация вращающего момента и очень точная раскладка обеспечивают теоретическую намотку.
Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Windinq PLC.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок намоточный СНС-4.0-400.
Доставка осуществляется по всей территории России и в страны СНГ.
