Станок для намотки электротехнических катушек медной шиной на ребро.
| Передаточное число привода | 315:1 |
| Размеры ленты (толщина/ширина) | до 5 мм/до 40 мм |
| Скорость вала намотки | от 0 до 4,76 об/мин |
| Максимальный диаметр каркаса | 500 мм |
| Задаваемое число витков | от 0,1 до 99999,9 |
| Дискретность счета | 0,1 |
| Тип электрозащиты | IP 44 |
| Климатическое исполнение | УХЛ4.1 |
| Напряжение питания | 3х220 В |
| Частота питания | 50 Гц |
| Номинальная потребляемая мощность | 1,5 кВт |
|
Габаритные размеры станка (ДхШхВ) |
1820х1330х1500 мм |
| Масса | 800 кг |
| Станок намоточный СН-10Р | 1 шт |
| Блок управления со счетчиком СОЭП-3 | 1 шт |
| Преобразователь частоты TOSHIBА | 1 шт |
| Формующий нож | 1 шт |
| Гидравлический цилиндр | 1 шт |
| Система смазки зоны формовки | 1 шт |
| Поддон | 1 шт |
| Педаль | 1 шт |
| Смоточное устройство | 1 шт |
| Паспорт | 1 шт |

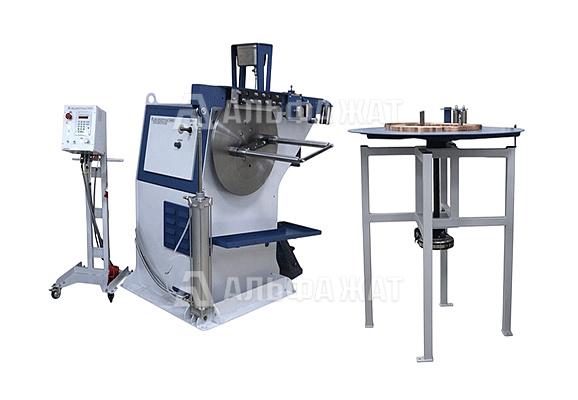

Станок специальный для открытой горизонтальной намотки медной шиной на ребро СН-10Р предназначен для намотки электротехнических (полюсных) катушек медной шиной на ребро. Возможна намотка только двухрадиусных катушек, конфигурация которых состоит из сопряжения полуокружности и прямолинейной части (катушки дополнительных полюсов электрических машин постоянного тока).
Основные функции станка:
наличие формующего устройства для выпрямления провода (формующий нож)
наличие электронного счетчика числа витков СОЭП-1 без автореверса, который программируется с сохранением данных
размещение блока управления на отдельной стойке
наличие блока управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC
бухта ленты наматывается на стойку и поджимается диском
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок специальный для открытой горизонтальной намотки СН-10Р.
Доставка осуществляется по всей территории России и в страны СНГ.
