Станок предназначен для выполнения произвольной секционной намотки на тороидальные каркасы.
| Номера устанавливаемых шпуль | 1, 2, 3, 4, 5, 6, 7 |
|
Диаметр наматываемого провода в зависимости от установленной шпули |
0,08-0,6 мм |
|
Минимальный внутренний диаметр тороидальной катушки после намотки |
9-32 мм |
| Внешний диаметр шпули | 201 мм |
| Средняя длина одного витка на шпуле | 620-560 мм |
| Полезное сечение шпули (ВхН) | 5-170 кв.мм |
| Скорость намотки при 70 Гц | 0-800 об/мин |
| Максимальное тянущее усилие на шпуле | 5 кгс |
| Масса с блоком управления | 35 кг |
| Подводимая мощность к механизму намотки | 0,18 кВт |
| Минимальный шаг раскладки | 0,00092 мм |
| Максимальный шаг раскладки | 9,2 мм |
|
Высота регулировки приставки по вертикали относительно корпуса станка |
20 мм |
|
Регулировка в горизонтальной плоскости относительно корпуса станка |
10 мм |
| Угол поворота приставки | 220 ° |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 250 В |
| Габаритные размеры блока управления (ДхШхВ) | 340х200х170 мм |
|
Габаритные размеры станка (ДхШхВ) |
750х450х570 мм |
| Масса | 35 кг |
| Механизм натяжения провода | 1 шт |
| Механизм намотки БСУ-0,5 | 1 шт |
| Датчик счета числа витков | 1 шт |
| Клавиатура | 1 шт |
| Смоточное устройство | 1 шт |
| Блок управления | 1 шт |
| Датчик обрыва провода | 1 шт |
| Длиномер провода на шпуле | 1 шт |
|
Датчик закрытия шпули (концевой выключатель) |
1 шт |
| Приставка для секционной намотки | 1 шт |
| Электронная линейка раскладчика | 1 шт |

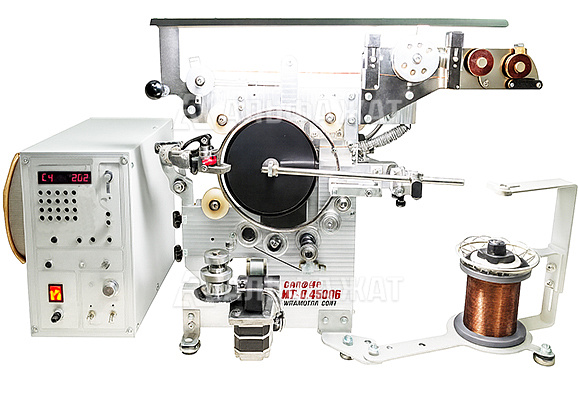

Станок тороидальной намотки катушек с бегунком СНТ-0.450С предназначен для выполнения произвольной секционной намотки на тороидальные каркасы (трансформаторы, тороидальные катушки) с секторным каркасом и режимами намотки (старт, намотка, домотка).
Данная модель станка комплектуется оптическим датчиком счета витков, концевым датчиком закрытия шпули, датчиком обрыва провода при намотке на тор, счетчиком длины провода и приставкой для секционной намотки с возможностью регулировки по высоте и по горизонтали.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок тороидальной намотки катушек с бегунком СНТ-0.450С.
Доставка осуществляется по всей территории России и в страны СНГ.
