Станок предназначен для намотки крупногабаритных тороидальных катушек.
| Минимальный внутренний диаметр тора после намотки | 300 мм |
| Минимальный наружный диаметр тора | 500 мм |
| Максимальный диаметр тора после намотки | 840 мм |
| Максимальная высота тора после намотки | 223 мм |
| Вес наматываемого тора | до 200 кг |
| Диаметр наматываемого провода | 0,8-6,0 мм |
|
Диаметр намоточной шестерни (внутр.диаметр х толщина) |
600 (420х25) мм |
|
Диаметр смоточного барабана (внутр.диаметр х высота) |
190 (40х170) мм |
| Скорость намотки | от 0 до 40 об/мин |
| Максимальное число витков секции | 99999,9 |
| Число шаговых двигателей | 6 шт |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 3 кВт |
| Габаритные размеры станка (ДхШхВ) | 1500х1000х1800 мм |
| Масса | 600 кг |
| Станок намоточный | 1 шт |
| Натяжное устройство | 1 шт |
| Блок управления | 1 шт |
| Смоточное устройство | 1 шт |
| Модуль дополнительной памяти | 1 шт |

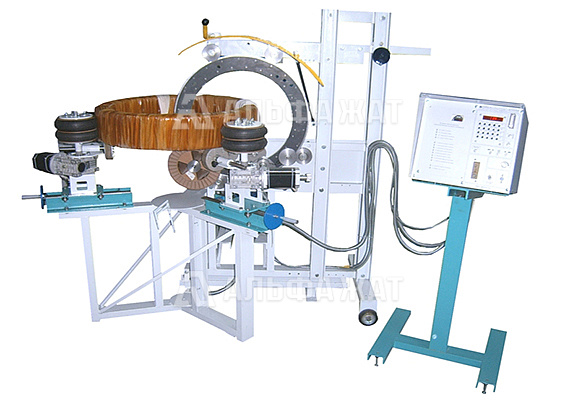

Станок тороидальной намотки шестерни-шпули СНТ-6.0Р «ЭВЕРЕСТ» предназначен для намотки крупногабаритных тороидальных катушек проводом диаметром от 0,8 до 6,0 мм.
Принцип работы заключается в предварительной намотке необходимого для катушки количества провода на шпулю и сматывания его на сердечник, с нужной раскладкой и натяжением.
Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок тороидальной намотки шестерни-шпули СНТ-6.0Р «ЭВЕРЕСТ».
Доставка осуществляется по всей территории России и в страны СНГ.
