Станок предназначен для тороидальной намотки с вытягивающим механизмом.
|
Минимальный внутренний диаметр тора после намотки |
2 мм |
|
Максимальный наружный диаметр тора после намотки |
40 мм |
|
Максимальная высота тора после намотки |
20 мм |
| Диаметр используемого провода | 0,1-1 мм |
| Максимальная длина провода | 1000 мм |
| Ход протяжки иглы | 500 мм |
| Усилие протяжки иглы |
125 Н/атм |
| Давление сжатого воздуха | 6 атм |
| Климатическое исполнение | УХЛ4 |
| Тип электрозащиты | IP44 |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 0,5 кВт |
| Габаритные размеры станка (ДхШхВ) | 600х600х1600 мм |
| Масса | 200 кг |
| Рама станка | 1 шт |
| Механизм протяжки | 1 шт |
| Механизм раскладки | 1 шт |
| Игла протяжки | 1 шт |
| Блок управления | 1 шт |
| Педаль «Пуск» | 1 шт |

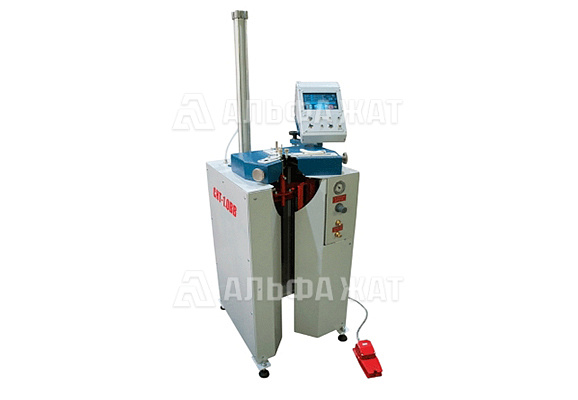

Станок вертикально-втягивающий для тороидальной намотки СНТ-1.0-ВВ предназначен для тороидальной намотки изделий с использованием вытягивающего механизма.
Станок предназначен для намотки крупным проводом (одинарным или двойным) тороидальных катушек (дросселей и т.п.) с малым внутренним диаметром тора после намотки.
Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок вертикально-втягивающий для тороидальной намотки СНТ-1.0-ВВ.
Доставка осуществляется по всей территории России и в страны СНГ.
