Станок предназначен для тороидальной намотки крупным проводом с вытягивающим механизмом.
|
Минимальный внутренний диаметр тора после намотки |
2 мм |
|
Максимальный наружный диаметр тора после намотки |
100 мм |
| Максимальная высота тора после намотки | 80 мм |
|
Диаметр наматываемого провода при намотке одинарным проводом |
до 2,7 мм |
|
Диаметр наматываемого провода двойным проводом |
до 2,5 мм |
|
Диаметр наматываемого провода намотки шинкой |
не более 2,4 мм |
| Диаметр протяжных игл | от 1 до 16 мм |
| Максимальная скорость движения иглы | 70 ходы/мин |
| Ходы иглы | 600 мм |
| Задаваемое число витков | от 0,1 до 99999,9 |
|
Длина наматываемого одинарного или двойного провода |
не более 2 мм |
| Мотор-редуктор | i=40 |
| Напряжение питания | 220 В |
| Частота питания | 50 Гц |
| Потребляемая мощность | 0,5 кВт |
| Габаритные размеры станка (ДхШхВ) | 870х810х1400 мм |
| Масса | 200 кг |
| Станок намоточный | 1 шт |
| Блок управления со счетчиком СОЭП-3 | 1 шт |
| Мотор-редуктор | 1 шт |
| Оправка | 1 шт |
| Игла по заданию Заказчика | 1 шт |
| Педаль «заправка» | 1 шт |
| Ограничитель | 1 шт |
| Контактная пластина | 1 шт |
| Защитный экран | 1 шт |

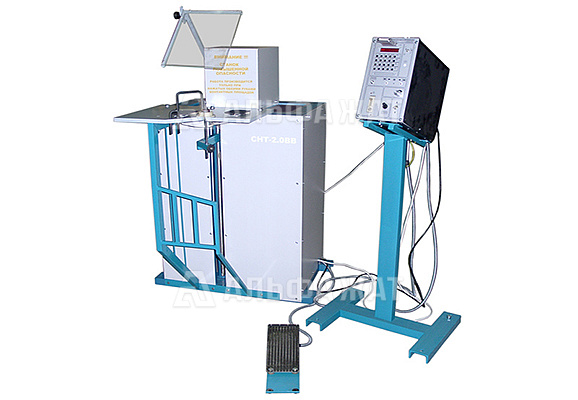

Станок вертикально-втягивающий для тороидальной намотки СНТ-2.0-ВВ предназначен для тороидальной намотки крупным проводом изделий с использованием вытягивающего механизма.
Станок используется для намотки крупным проводом (одинарным или двойным и длинной не более 2-х метров - малое количество витков) тороидальных катушек (дросселей и т.п.) с малым внутренним диаметром тора после намотки. При намотке одинарным проводом - диаметр провода до 2 мм, при намотке двойным - диаметр провода до 1.4 мм.
Все станки комплектуются блоком управления ЧПУ на базе ПЛК с сенсорным экраном 15” под управлением программы Linux/Windinq PLC.
Компания «Альфа-ЖАТ» предлагает выгодные цены на станок вертикально-втягивающий для тороидальной намотки СНТ-2.0-ВВ.
Доставка осуществляется по всей территории России и в страны СНГ.
