Набор радиусных шаблонов предназначен для проверки радиусов выпуклых и вогнутых поверхностей методом сравнения профиля.
| Материал | нержавеющая сталь |
| Номинальный рабочий радиус | 1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6 мм |
| Предельное отклонение рабочего радиуса | от 20 до 24 мкм |
| Ширина шаблона | 12 мм |
| Толщина шаблона | 0,6 мм |
| Рабочие температуры | от +15 до +25 °С |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Выпуклый шаблон | 9 шт |
| Вогнутый шаблон | 9 шт |
| Мягкий футляр | 1 шт |
| Паспорт | 1 шт |

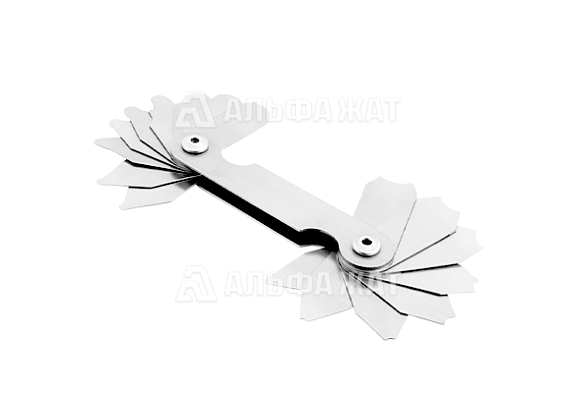

Набор радиусных шаблонов №1 (9 выпуклых, 9 вогнутых) представляет собой измерительный инструмент, предназначенный для проверки радиусов выпуклых и вогнутых поверхностей методом сравнения профиля. Контроль выполняется путем последовательного подбора подходящего шаблона и приложения его к проверяемому участку детали, после чего совпадение формы оценивают визуально, в том числе по отсутствию просвета между поверхностью и рабочей кромкой шаблона. Такой способ позволяет быстро проводить первичную проверку геометрии без сложных измерительных операций.
Набор выполнен в виде комплекта промаркированных пластин, объединенных в удобную обойму или держатель. Рабочие элементы рассчитаны на контроль как наружных, так и внутренних радиусов, благодаря чему инструмент подходит для оценки закруглений, переходов, галтелей и других криволинейных участков на деталях различного назначения.
Радиусные шаблоны применяют при слесарных, механосборочных, инструментальных и контрольных операциях. Инструмент подходит для использования при изготовлении деталей, приемочном контроле, наладке оборудования и выполнении ремонтных работ. Набор радиусных шаблонов не заменяет полноценные средства высокоточного измерения, но служит удобным решением для быстрой технической оценки и сравнительного контроля формы поверхностей.
Компания «Альфа-ЖАТ» предлагает купить набор радиусных шаблонов №1 (9 выпуклых, 9 вогнутых) по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
