Предназначена для точного измерения глубины отверстий и пазов, а также контроля высоты уступов и других линейных параметров деталей.
| Материал измерительной поверхности | твердый сплав |
| Тип измерительной головки | индикаторная, часового типа |
| Диапазон измерений | до 100 мм |
| Цена деления | 0,01 мм |
| Погрешность | до 0,015 мм |
| № ГРСИ | 43301-09 |
| Глубиномер индикаторный ГИ-100 0,01 | 1 шт |
| Сменный измерительный стержень | 9 шт |
| Футляр | 1 шт |
| Паспорт | 1 шт |
| Методика поверки | 1 шт |

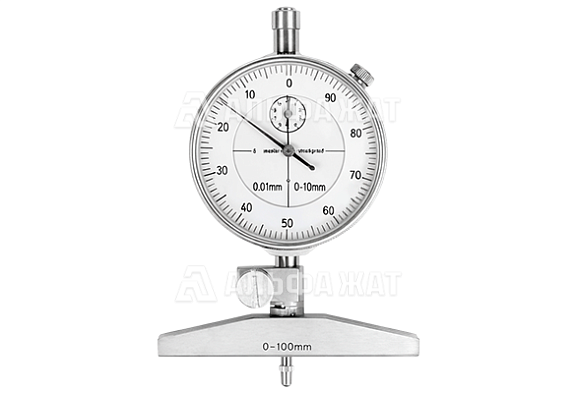

Глубиномер индикаторный ГИ-100 0,01 представляет собой измерительный инструмент, предназначенный для высокоточного определения глубины внутренних элементов деталей и конструкций. Прибор используется при контроле размеров пазов, отверстий, проточек, а также для измерения высоты уступов на различных этапах производства и технического контроля.
Конструкция
Конструкция глубиномера включает жесткое основание, обеспечивающее устойчивое позиционирование инструмента на поверхности измеряемой детали. В корпусе установлен зажимной механизм, который фиксирует измерительный стержень и позволяет оперативно изменять его положение при настройке инструмента.
Основным измерительным элементом является индикаторная головка часового типа. Она преобразует линейное перемещение измерительного стержня в вращательное движение стрелки на шкале. Передача движения осуществляется через зубчатый механизм, обеспечивающий плавность хода и высокую точность отображения результатов.
Основным измерительным элементом является индикаторная головка часового типа. Она преобразует линейное перемещение измерительного стержня в вращательное движение стрелки на шкале. Передача движения осуществляется через зубчатый механизм, обеспечивающий плавность хода и высокую точность отображения результатов.
Отсчёт результатов измерений производится по двум шкалам индикаторной головки:
Использование набора сменных измерительных стержней расширяет диапазон применения прибора и позволяет выполнять измерения деталей различной глубины.
Тип индикаторных глубиномеров Micron утверждён в установленном порядке и соответствует заявленным техническим и метрологическим параметрам. Приборы обеспечены метрологическим сопровождением и проходят поверку в соответствии с действующей государственной поверочной схемой, что гарантирует достоверность измерений при эксплуатации.
Глубиномеры данного типа широко применяются на предприятиях машиностроения, приборостроения и в метрологических службах, где требуется оперативный и точный контроль линейных размеров.
Устройство внесено в государственный реестр средств измерений под номером 43301-09.
