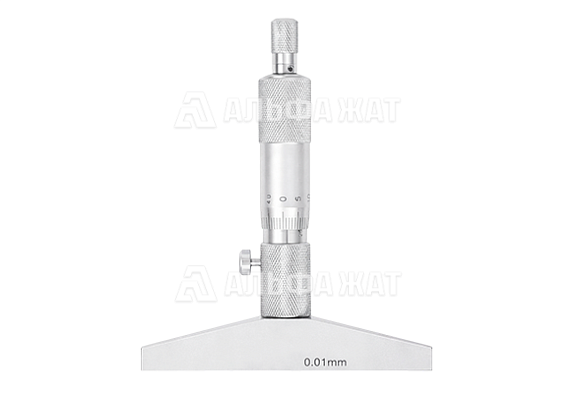

Глубиномер микрометрический ГМ-300 0,01 мм

Глубиномер микрометрический ГМ-300 0,01 мм относится к средствам линейных измерений и используется для определения глубины внутренних элементов деталей, а также контроля высоты уступов на различных поверхностях.

Прибор широко применяется:

• на машиностроительных предприятиях;
• в лабораториях технического контроля;
• в метрологических службах;
• при наладке оборудования и проверке точности обработки деталей.

Высокая точность измерений позволяет использовать глубиномеры при контроле деталей с повышенными требованиями к геометрическим параметрам.

Принцип работы

Работа глубиномера основана на использовании микрометрической винтовой пары, которая преобразует вращательное движение барабана в поступательное перемещение измерительного наконечника.

При вращении микрометрического винта измерительный стержень перемещается вдоль оси прибора до момента соприкосновения с измеряемой поверхностью. Полученное перемещение фиксируется и отображается по шкалам отсчетного устройства.

Такой принцип измерения обеспечивает высокую точность, плавность перемещения измерительного элемента и повторяемость результатов.

Конструкция глубиномера

Конструктивно прибор состоит из нескольких основных элементов:

• основание с прямоугольной измерительной поверхностью, которое устанавливается на контролируемую деталь;
• микрометрическая головка, запрессованная в корпус основания;
• микрометрический винт, обеспечивающий перемещение измерительного наконечника;
• стопорное устройство, фиксирующее положение винта после измерения;
• механизм постоянного измерительного усилия.

Для поддержания стабильного усилия контакта используется фрикционный механизм или трещотка, которые ограничивают давление измерительного наконечника на поверхность детали. Это исключает влияние оператора на точность измерений.

Отсчет измерительных значений

Считывание результатов выполняется по шкалам микрометрической головки.

На стебле и барабане нанесены деления, по которым определяется значение перемещения измерительного винта. Отсчет производится по совмещению шкал, что позволяет получать точные показания.

В отдельных исполнениях глубиномеры могут оснащаться цифровым отсчетным устройством, которое отображает результат измерения в электронном виде.

Устройство внесено в государственный реестр средств измерений под номером 43301-09.

Компания «Альфа-ЖАТ» предлагает купить глубиномер микрометрический ГМ-300 0,01 мм по низкой цене.

Оперативная доставка по всей территории России и в страны СНГ!
