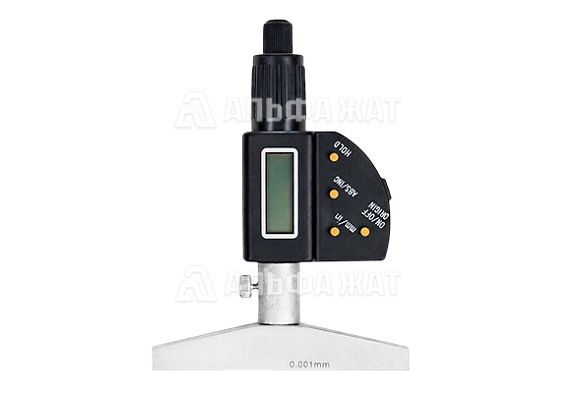

Глубиномер микрометрический цифровой ГМЦ-100 0,001 мм

Глубиномер микрометрический цифровой ГМЦ-100 0,001 мм относится к средствам линейных измерений и используется для контроля глубины различных элементов деталей: пазов, отверстий, проточек, а также для измерения высоты уступов.

Прибор широко применяется:

• на машиностроительных предприятиях;
• в лабораториях технического контроля;
• в метрологических службах;
• при наладке оборудования и проверке точности обработки деталей.

Исполнения глубиномера

Глубиномер выпускается в нескольких классах точности: Кл 1, Кл 2, Кл 3. Исполнения отличаются между собой допустимыми значениями: отклонением от плоскостности измерительной поверхности основания и погрешностью измерений. Выбор класса зависит от требований к точности измерений и условий эксплуатации прибора.

Принцип работы

Работа глубиномера основана на использовании прецизионной микрометрической винтовой пары, которая преобразует вращательное движение винта в поступательное перемещение измерительного наконечника.

При вращении микрометрического винта измерительный стержень перемещается вдоль оси прибора до соприкосновения с измеряемой поверхностью. Перемещение фиксируется электронным отсчетным устройством и отображается на цифровом дисплее.

Такой принцип работы обеспечивает высокую точность измерений и стабильность получаемых результатов.

Конструкция прибора

Конструктивно микрометрический цифровой глубиномер состоит из следующих основных элементов:

• основание с прямоугольной измерительной поверхностью, устанавливаемое на поверхность детали;
• микрометрическая головка, закрепленная в корпусе основания;
• микрометрический винт, обеспечивающий перемещение измерительного наконечника;
• устройство постоянного измерительного усилия (фрикцион или трещотка);
• стопорное устройство, фиксирующее положение винта после измерения;
• цифровое отсчетное устройство.

Механизм постоянного измерительного усилия обеспечивает стабильное давление измерительного наконечника на поверхность детали и повышает повторяемость результатов измерений.

Цифровое отсчетное устройство

В глубиномерах модификации ГМЦ используется электронная система отображения результатов измерений.

Отсчетное устройство представляет собой:

• жидкокристаллический дисплей;
• кнопочную панель управления.

Цифровой дисплей позволяет быстро и точно считывать результаты измерений, а элементы управления обеспечивают удобную настройку и работу с прибором.

Сменные измерительные стержни

Для расширения диапазона измерений в конструкцию глубиномера входят сменные измерительные стержни.

Особенности измерительных стержней:

• имеют сферическую измерительную поверхность;
• устанавливаются во внутреннюю полость микрометрического винта;
• позволяют адаптировать прибор для измерения различных глубин.

Использование сменных элементов делает прибор универсальным и расширяет область его применения.

Устройство внесено в государственный реестр средств измерений под номером 43301-09.
