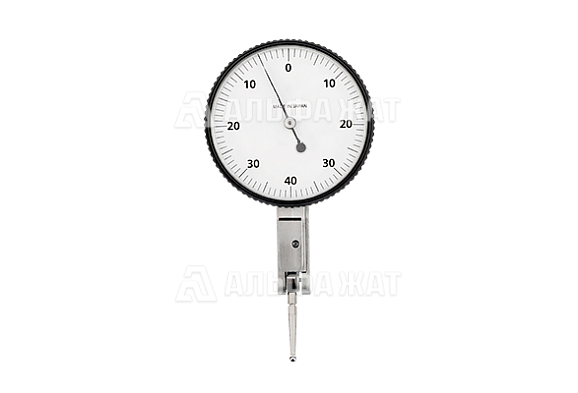

Головка измерительная бокового действия 20,9 мм 513-404-10E

Головка измерительная бокового действия 20,9 мм 513-404-10E относится к классу рычажных измерительных индикаторов, предназначенных для регистрации малых линейных перемещений контактного наконечника относительно базовой поверхности.

Прибор применяется для:

• контроля радиального и торцевого биения;
• проверки параллельности и перпендикулярности поверхностей;
• настройки станков и измерительных приспособлений;
• контроля внутренних и труднодоступных участков деталей;
• юстировки прецизионных механизмов.

Боковое расположение измерительного щупа позволяет выполнять измерения там, где использование стандартных осевых индикаторов невозможно.

Конструктивные особенности

Индикатор выполнен по рычажному принципу действия. Перемещение измерительного наконечника передается через высокоточный механизм на стрелочную шкалу циферблата. Использование камневых (jeweled) опор снижает трение внутри механизма и повышает чувствительность измерений.

Конструкция предусматривает:

• горизонтальный тип измерения;
• компактный корпус с малой массой;
• автоматическое изменение направления измерения без переключения;
• устойчивость к вибрациям и внешним воздействиям.

Цельный узел безеля и защитного стекла оснащён уплотнительным кольцом, предотвращающим попадание пыли и технологических жидкостей внутрь механизма.

Эксплуатационные преимущества

Головка бокового действия отличается высокой эргономикой и стабильностью метрологических характеристик. Ключевые преимущества:

• высокая чувствительность за счёт камневых подшипников;
• быстрый отклик измерительного механизма;
• хорошая читаемость шкалы благодаря антибликовому стеклу;
• возможность работы в узких пазах и внутренних диаметрах;
• совместимость со стандартными стойками и держателями;
• устойчивость к загрязнению и производственной среде.

Такие особенности делают прибор эффективным инструментом для инструментальных цехов, лабораторий технического контроля и прецизионного машиностроения.

Компания «Альфа-ЖАТ» предлагает купить головку измерительную бокового действия 20,9 мм 513-404-10E по низкой цене.

Оперативная доставка по всей территории России и в страны СНГ!
