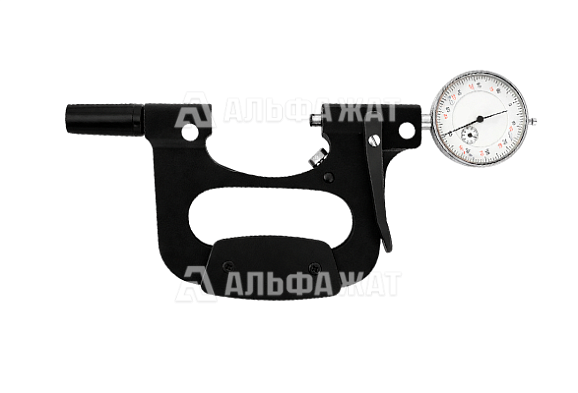

Скоба индикаторная СИ-50

Скоба индикаторная СИ-50 - высокоточный измерительный инструмент для линейных измерений наружных размеров деталей. Прибор оснащён индикаторным отсчётным устройством и предназначен для применения в машиностроении, инструментальном производстве, метрологических лабораториях и на предприятиях промышленности. Конструкция обеспечивает стабильность измерений, высокую повторяемость результатов и удобство эксплуатации.

Конструкция

Скоба типа СИ представляет собой жёсткую С-образную конструкцию, оснащённую измерительным механизмом и индикаторным отсчётным устройством. Основными элементами конструкции являются:

• корпус скобы;
• подвижная измерительная пятка;
• переставная пятка;
• индикаторное отсчётное устройство;
• теплоизоляционные накладки;
• упор для удобства позиционирования.

Такая конструкция обеспечивает стабильность геометрии измерительной системы и удобство работы оператора. На корпусе устанавливаются теплоизоляционные накладки, уменьшающие влияние тепла рук на точность измерений.

Переставная пятка позволяет изменять измерительный диапазон прибора, что делает скобу универсальным инструментом для контроля деталей различных размеров.

Материал измерительных поверхностей

Измерительные поверхности пяток скобы должны обладать высокой износостойкостью и точностью обработки. Для этого они оснащаются пластинами из твёрдого сплава. По специальному заказу допускается изготовление измерительных поверхностей без твёрдосплавных вставок.

Основные требования к измерительным поверхностям:

• шероховатость поверхности пяток - Ra ≤ 0,040 мкм;
• шероховатость упоров - Ra ≤ 0,320 мкм;
• высокая плоскостность и параллельность измерительных поверхностей.

Твёрдость измерительных элементов без твёрдосплавного покрытия должна быть не ниже 59 HRC.

Надёжность и долговечность

Конструкция скобы рассчитана на длительную эксплуатацию в производственных условиях. Нормируемая наработка на отказ для скоб типа СИ составляет не менее 250 000 двойных ходов.

Средний срок службы прибора - до 2 лет, при соблюдении условий эксплуатации и хранения.
