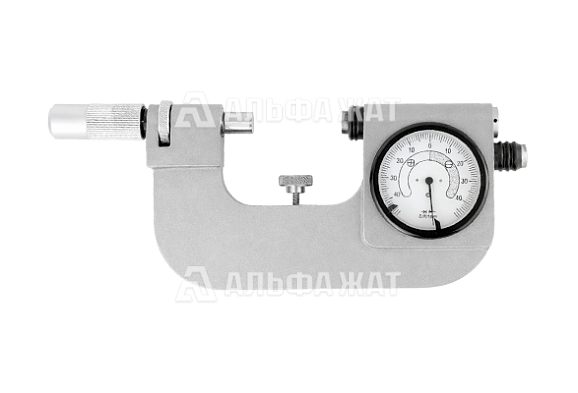

Высокоточный измерительный инструмент с рычажным механизмом и встроенным отсчётным устройством, предназначенный для контроля наружных линейных размеров деталей методом сравнения с мерой. Соответствует требованиям ГОСТ 11098-75.
| Материал | инструментальная сталь |
| Диапазон измерений | от 25 до 50 мм |
| Цена деления | 0,001/0,002 мм |
| Шероховатость измерительных поверхностей пяток | до 0,04 мкм |
| Шероховатость измерительных поверхностей упоров | до 0,32 мкм |
| Рабочие температуры | от -50 до +50 °С |
| Относительная влажность воздуха при +35 °С | до 95 % |
| Скоба рычажная СР-50 | 1 шт |
| Паспорт | 1 шт |
Скоба рычажная СР-50 предназначена для универсального измерения линейных наружных размеров прецизионных деталей. Контроль размеров осуществляется сравнительным методом относительно установленной меры.
Прибор применяется при выполнении измерительных операций:
Использование скобы позволяет выполнять оперативный контроль размеров деталей непосредственно в производственном процессе.
Конструкция
Скоба типа СР представляет собой измерительный инструмент с жестким С-образным корпусом, оснащённый встроенным рычажным отсчётным устройством. Основными элементами конструкции являются:
Продольно вводимый измерительный щуп после выполнения измерения отводится назад при помощи кнопки-рычага отвода. Такая конструкция обеспечивает удобство установки прибора на измеряемую деталь и ускоряет проведение измерительных операций.
Противоположный щуп имеет возможность точной регулировки, что позволяет настроить прибор на требуемый номинальный размер.
Принцип работы
Измерение выполняется сравнительным методом. Перед началом работы скоба настраивается по эталонной мере соответствующего номинального размера.
При установке прибора на контролируемую деталь подвижный щуп перемещается вдоль оси измерения и передаёт перемещение на рычажный механизм отсчётного устройства. Отсчётное устройство фиксирует отклонение размера детали относительно установленной меры.
Полученное значение отклонения отображается на шкале прибора, что позволяет быстро оценить соответствие размера установленным допускам.
Особенности измерительной системы
Измерительные пятки щупов оснащены вставками из твёрдого сплава, что значительно повышает их износостойкость и обеспечивает стабильность геометрических параметров при длительной эксплуатации.
На корпусе скобы установлены теплоизоляционные накладки. Они уменьшают влияние тепла рук оператора на измерительный механизм и способствуют повышению точности измерений.
Для обеспечения правильного положения инструмента относительно измеряемой детали скоба оснащена сменным регулируемым центрирующим упором.
Конструкция прибора обеспечивает постоянное измерительное усилие, что является важным условием для получения воспроизводимых результатов измерений.
Компания «Альфа-ЖАТ» предлагает купить скобу рычажную СР-50 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
