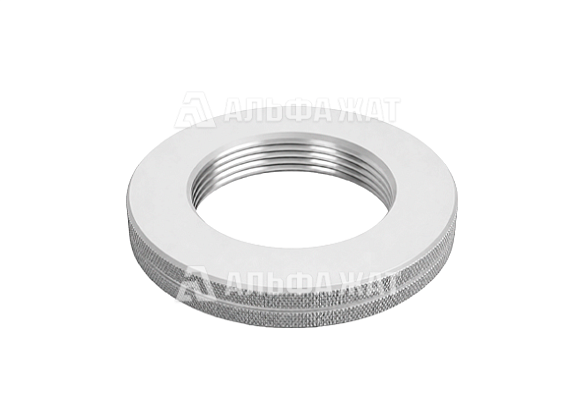

Предназначен для контроля наружной резьбы профиля STUB ACME.
| Обозначение резьбы | 1 1/2-12 STUB ACME 2G |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1 1/2" (1,5") |
| Шаг резьбы (TPI) | 12 |
| Класс точности | 2G |
| Калибр-кольцо непроходной 1 1/2-12 STUB ACME 2G НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |
Калибр-кольцо непроходной 1 1/2-12 STUB ACME 2G НЕ применяется при изготовлении, межоперационном и приемочном контроле резьбовых деталей для проверки соответствия резьбы установленным размерам и допускам.
Калибр выполнен в непроходном исполнении (НЕ) и используется для контроля верхнего предельного размера наружной резьбы по среднему диаметру, шагу и профилю. При проверке непроходное кольцо не должно навинчиваться на контролируемую деталь сверх установленного допуска.
Резьба STUB ACME относится к трапецеидальным резьбам с углом профиля 29° и уменьшенной высотой витка по сравнению со стандартной ACME. Такой профиль применяется в соединениях, где требуется крупный шаг при ограниченной толщине стенки детали, включая механические передачи, ходовые винты, трубные узлы и элементы нефтепромыслового оборудования.
Класс точности 2G относится к стандартному классу посадки для резьбы STUB ACME и широко применяется для деталей общего назначения.
Калибр-кольцо изготавливается из инструментальной стали с последующей термической обработкой и финишной шлифовкой рабочих поверхностей. Закалка обеспечивает износостойкость, стабильность геометрии и сохранение точности контроля в процессе эксплуатации.
