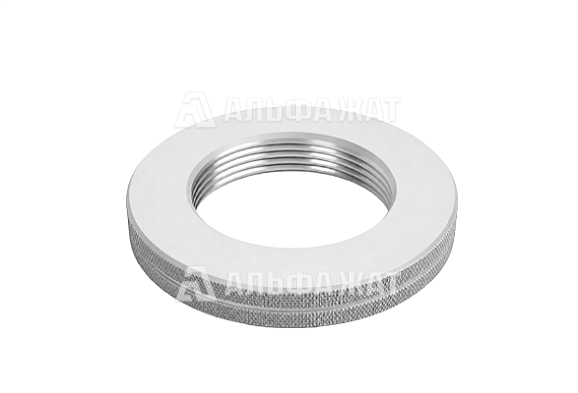

Калибр-кольцо непроходной 1 3/16-16 STUB ACME 2G НЕ LH

Калибр-кольцо непроходной 1 3/16-16 STUB ACME 2G НЕ LH применяется при изготовлении и приемке деталей для проверки соответствия параметров резьбы установленным требованиям по профилю, шагу и среднему диаметру.

Калибр выполнен в непроходном исполнении (НЕ) и используется для контроля верхнего предельного размера наружной резьбы. В процессе проверки непроходное кольцо не должно навинчиваться на контролируемую деталь сверх установленного допуска.

Профиль STUB ACME представляет собой трапецеидальную резьбу с углом профиля 29° и уменьшенной высотой витка по сравнению со стандартной ACME-резьбой. Такая конструкция применяется в резьбовых соединениях, где необходим крупный шаг при ограниченной толщине стенки детали. Наиболее распространённые области применения - механические передачи, приводные узлы, нефтепромысловое оборудование и специализированные резьбовые соединения.

Класс точности 2G относится к стандартному классу посадки для резьбы STUB ACME и широко применяется для деталей общего назначения. Обозначение LH (Left Hand) указывает на левое направление резьбы.

Калибр-кольцо изготавливается из инструментальной легированной стали с термической обработкой и финишной доводкой рабочих поверхностей. Закалка обеспечивает повышенную износостойкость, стабильность геометрии и длительный срок службы при регулярном применении в производственном контроле.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо непроходной 1 3/16-16 STUB ACME 2G НЕ LH по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
