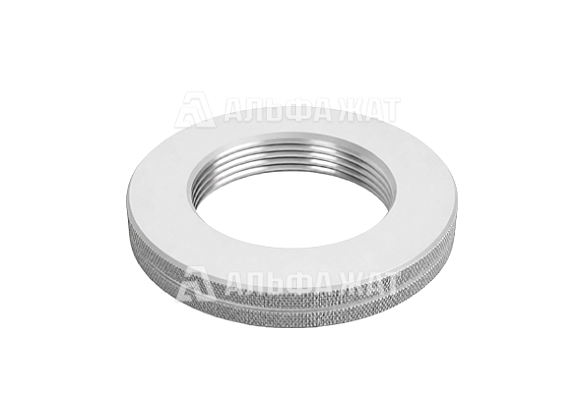

Калибр-кольцо непроходной 5-4 STUB ACME 3G НЕ

Калибр-кольцо непроходной 5-4 STUB ACME 3G НЕ применяется при изготовлении, межоперационном и приемочном контроле резьбовых деталей для проверки соответствия геометрических параметров наружной резьбы установленным требованиям.

Калибр выполнен в непроходном исполнении (НЕ) и используется для контроля верхнего предельного размера наружной резьбы по среднему диаметру, шагу и профилю. При контроле непроходное кольцо не должно навинчиваться на деталь более установленного допуска, что подтверждает соответствие резьбы верхней границе поля допуска.

Резьба STUB ACME представляет собой трапецеидальный профиль с углом 29° и уменьшенной высотой витка по сравнению со стандартной ACME-резьбой. Данный тип резьбы применяется в силовых винтовых передачах, узлах с повышенной нагрузкой и конструкциях, где требуется крупный шаг при ограниченной толщине стенки детали. Стандартное применение охватывает машиностроение, нефтегазовое оборудование и тяжелые механические системы.

Класс точности 3G обеспечивает более плотную посадку по сравнению с 2G и применяется в узлах с повышенными требованиями к точности и снижению люфта. Конструктивные параметры резьбы STUB ACME регламентируются стандартом ANSI/ASME B1.8.

Калибр-кольцо изготавливается из инструментальной легированной стали с последующей термообработкой и шлифованием рабочих поверхностей. Закалка обеспечивает стабильность геометрии, износостойкость и долговечность при серийном контроле.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо непроходной 5-4 STUB ACME 3G НЕ по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
