Предназначен для контроля наружной резьбы профиля STUB ACME.
| Обозначение резьбы | STUB ACME 3,5-8 |
| Тип резьбы | STUB ACME |
| Тип контроля | НЕ (непроходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 3,5" |
| Шаг резьбы (TPI) | 8 |
| Калибр-кольцо непроходной STUB ACME 3,5-8 НЕ | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

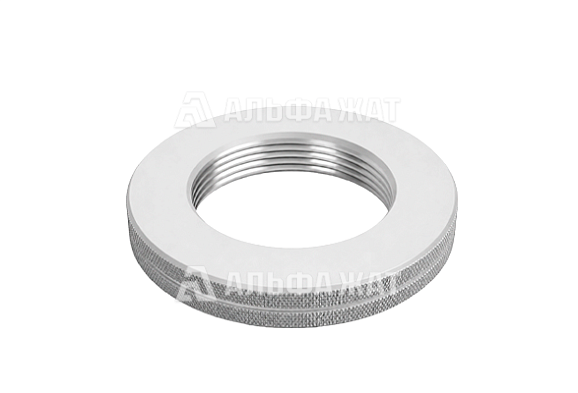

Калибр-кольцо непроходной STUB ACME 3,5-8 НЕ применяется для проверки предельных размеров резьбы методом непроходного контроля при изготовлении и приемке деталей с трапецеидальной резьбой укороченного профиля.
Калибр используется для определения соответствия наружной резьбы установленным требованиям по среднему диаметру, профилю и шагу резьбы. Непроходное исполнение «НЕ» контролирует верхний предел допуска и исключает изготовление деталей с превышением допустимого размера.
Резьба типа STUB ACME отличается уменьшенной высотой профиля по сравнению со стандартной ACME-резьбой, благодаря чему применяется в тонкостенных деталях и узлах, работающих при высоких нагрузках и ограниченной толщине стенки.
Калибр-кольцо изготавливается из инструментальной легированной стали с последующей термообработкой рабочих поверхностей для повышения износостойкости и сохранения точности измерений в процессе эксплуатации.
