Предназначен для контроля наружной резьбы профиля STUB ACME.
| Обозначение резьбы | 1 1/2-12 STUB ACME 2G |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1 1/2" (1,5") |
| Шаг резьбы (TPI) | 12 |
| Класс точности | 2G |
| Калибр-кольцо проходной 1 1/2-12 STUB ACME 2G ПР | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

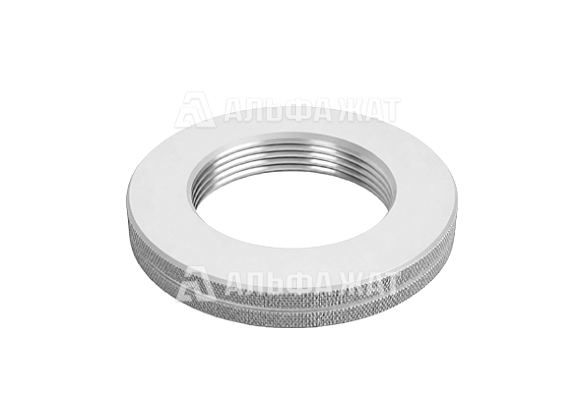

Калибр-кольцо проходной 1 1/2-12 STUB ACME 2G ПР применяется при изготовлении, межоперационном и приемочном контроле резьбовых деталей для проверки соответствия параметров резьбы требованиям конструкторской и нормативной документации.
Калибр выполнен в проходном исполнении (ПР) и используется для контроля минимального предельного размера наружной резьбы по среднему диаметру, шагу и профилю. При проведении контроля проходное кольцо должно свободно навинчиваться на проверяемую деталь по установленной длине резьбы.
Резьба STUB ACME представляет собой разновидность трапецеидальной резьбы с углом профиля 29° и уменьшенной высотой витка относительно стандартной ACME-резьбы. Такая форма профиля применяется в резьбовых соединениях, где требуется крупный шаг при ограниченной толщине стенки детали, в том числе в приводных механизмах, ходовых винтах, трубных соединениях и элементах нефтепромыслового оборудования.
Класс точности 2G является стандартным классом посадки для резьбы STUB ACME и обеспечивает необходимый зазор сопрягаемых элементов при эксплуатации.
Калибр-кольцо изготавливается из инструментальной стали с последующей термической обработкой рабочих поверхностей и финишной шлифовкой. Закалка обеспечивает высокую твёрдость, устойчивость к износу и сохранение точности измерений в процессе длительной эксплуатации.
