Предназначен для контроля наружной резьбы профиля STUB ACME.
| Обозначение резьбы | 1 3/16-16 STUB ACME 2G LH |
| Тип резьбы | STUB ACME |
| Тип контроля | ПР (проходной) |
| Направление резьбы | LH (левая) |
| Материал | инструментальная закалённая сталь |
| Профиль резьбы | трапецеидальный с углом 29° |
| Номинальный диаметр резьбы | 1 3/16" (1,1875") |
| Шаг резьбы (TPI) | 16 |
| Класс точности | 2G |
| Калибр-кольцо проходной 1 3/16-16 STUB ACME 2G ПР LH | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

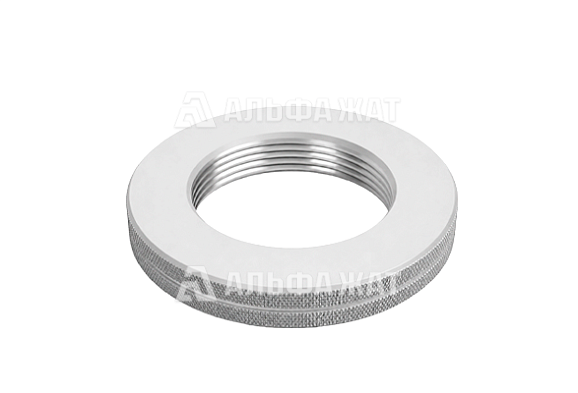

Калибр-кольцо проходной 1 3/16-16 STUB ACME 2G ПР LH применяется при изготовлении, межоперационном и приемочном контроле резьбовых деталей для проверки соответствия геометрических параметров резьбы требованиям нормативной документации.
Калибр выполнен в проходном исполнении (ПР) и используется для контроля минимального предельного размера наружной резьбы по среднему диаметру, шагу и профилю. При проверке проходное кольцо должно свободно навинчиваться на контролируемую деталь по установленной длине свинчивания.
Резьба STUB ACME относится к трапецеидальным резьбам с углом профиля 29° и уменьшенной глубиной витка относительно стандартной ACME-резьбы. Такая форма профиля применяется в соединениях, где требуется крупный шаг резьбы при ограниченной толщине стенки детали, в том числе в механизмах линейного перемещения, приводных узлах и оборудовании нефтегазовой отрасли.
Класс точности 2G относится к стандартному классу посадки для резьбы Stub ACME и широко применяется для деталей общего назначения. Обозначение LH (Left Hand) указывает на левое направление резьбы.
Калибр-кольцо изготавливается из инструментальной стали с последующей термической обработкой и финишной шлифовкой рабочих поверхностей. Закалка обеспечивает высокую твёрдость, износостойкость и стабильность размеров в процессе эксплуатации.
Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо проходной 1 3/16-16 STUB ACME 2G ПР LH по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
