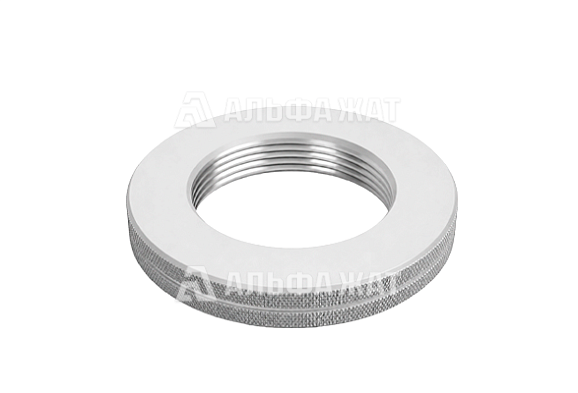

Калибр-кольцо проходной 5-4 STUB ACME 3G ПР

Калибр-кольцо проходной 5-4 STUB ACME 3G ПР применяется для межоперационного и приемочного контроля резьбовых деталей с целью проверки соответствия геометрических параметров установленным требованиям.

Калибр выполнен в проходном исполнении (ПР) и используется для контроля минимального предельного размера наружной резьбы по среднему диаметру, шагу и профилю. При проверке проходное кольцо должно свободно навинчиваться на контролируемую деталь по всей рабочей длине резьбы без заеданий.

Резьба STUB ACME представляет собой трапецеидальный профиль с углом 29° и уменьшенной высотой витка относительно стандартной ACME-резьбы. Такой профиль применяется в силовых винтовых передачах, механизмах линейного перемещения и узлах тяжелого машиностроения, где требуется крупный шаг резьбы при ограниченной толщине стенки детали. Стандартные параметры STUB ACME регламентируются ANSI/ASME B1.8.

Класс точности 3G обеспечивает более точную посадку по сравнению с 2G и применяется для ответственных соединений с повышенными требованиями к соосности и минимальному люфту резьбовой пары.

Калибр-кольцо изготавливается из инструментальной легированной стали с последующей термической обработкой и шлифованием рабочих поверхностей. Закалка обеспечивает высокую износостойкость, стабильность размеров и длительный срок службы при серийном контроле.

Компания «Альфа-ЖАТ» предлагает купить калибр-кольцо проходной 5-4 STUB ACME 3G ПР по доступной цене.

Быстрая доставка по территории России и в страны СНГ!
